Hoe bereken je de elevatie, maar ook de andere zaken die nodig zijn om een schotel niet op een voor de meesten onder ons op te zetten, maar zoals op de afbeelding?
En waar moet je rekening mee houden voor als er bv water zou komen te staan in de schotel?
Waar mag je zonder verlies van reflectie gaten boren in de schotel om het water wat anders zou blijven staan toch een uitweg te geven?
Nou voor de elevatie die je in Zuid-Europa hebt, hoef je geen gaten in de schotel te boren zodat het water er uit kan lopen. Hij staat als je hem op zijn kop monteert nog schuin genoeg zodat het water er af loopt. Voordeel als de de schotel op zijn kop hebt staan is dat bij regen de voorzijde van de lnb minder makkelijk nat wordt, zeker als je nog een klein regenkapje gebruikt.
Hoe de elevatie van de schotel afgesteld moet worden als hij ondersteboven gemonteerd wordt, is uit te rekenen als je de offset van de schotel weet.

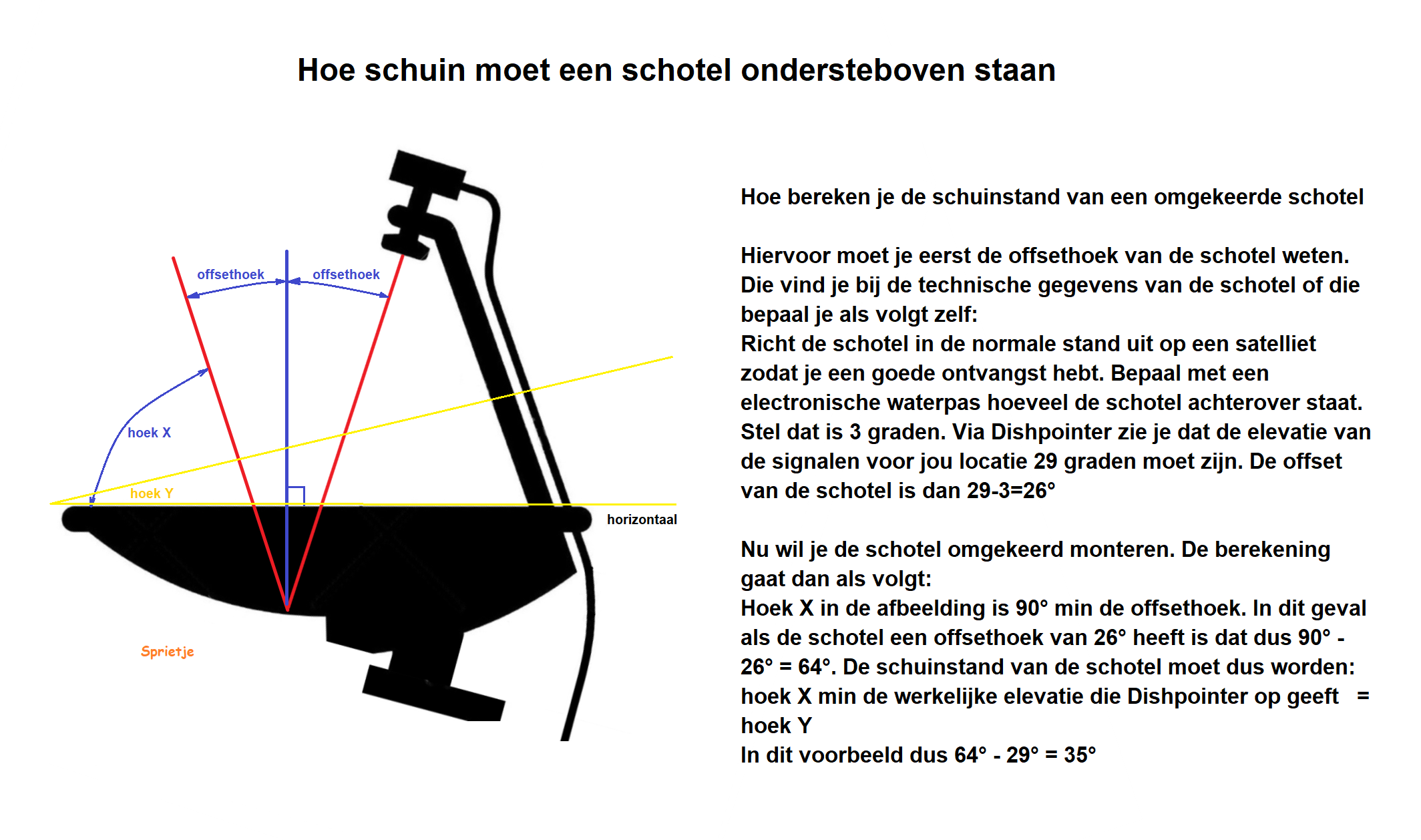

Dat staat hier:
Als je niet weet hoe groot de offset van je schotel is, kun je dat als volgt bepalen:
Als je geen elektronische waterpas of hoekmeter hebt, dan zou ik de schotel eerst met de plakbandmethode precies op de satelliet uitrichten met de zon terwijl de schotel ondersteboven ligt. Dan ga je de elevatie van de schotel bijstellen totdat je signaal hebt.
Op 1-12-2020 om 10:50, Sprietje zei:
aangeboden: zeer complete draaibare set, Triax 100 met TBS5927 en Octagon SF8008 (in nieuwstaat)
Dikke merci. Moet de schotelgrootte om een dergelijke opstelling te doen even groot zijn als wanneer die “verticaal” zou zijn opgesteld of geeft dan andere noodzakelijkheden?

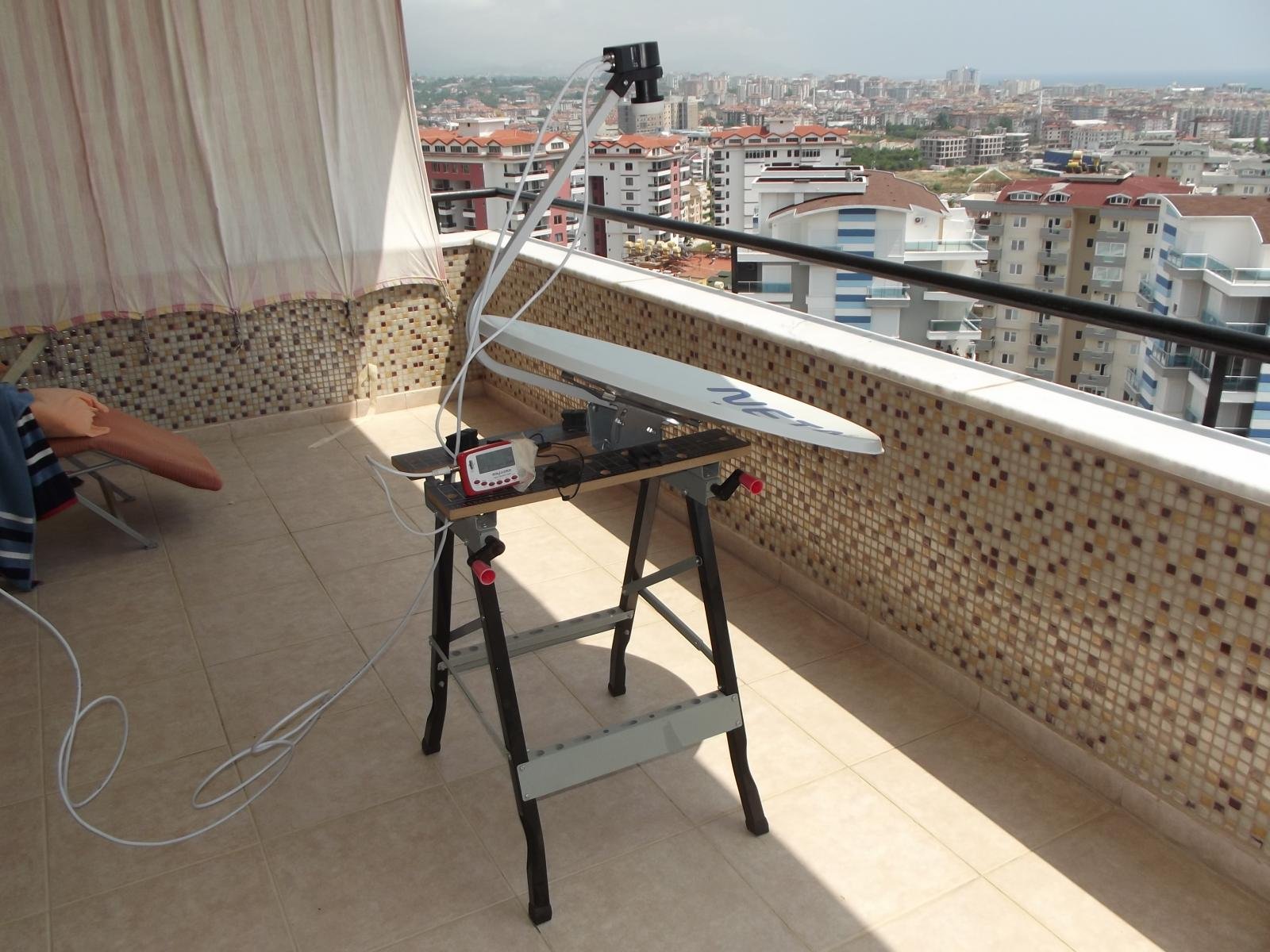

Nee, de schotelgrootte blijft hetzelfde. Hierbij een schotel ondersteboven in Zuid-Spanje voor de Astra 23,5. Ik ben vergeten van welk lid dit was hier op dit forum. Bij jou zal die ongeveer even schuin komen te staan.

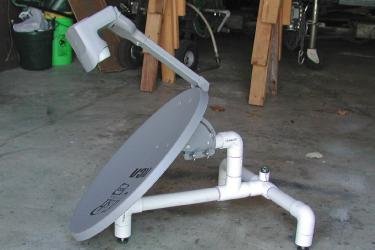

Verder nog een afbeelding van iemand die van pvc-buizen een statief heeft gemaakt voor zo’n opstelling.

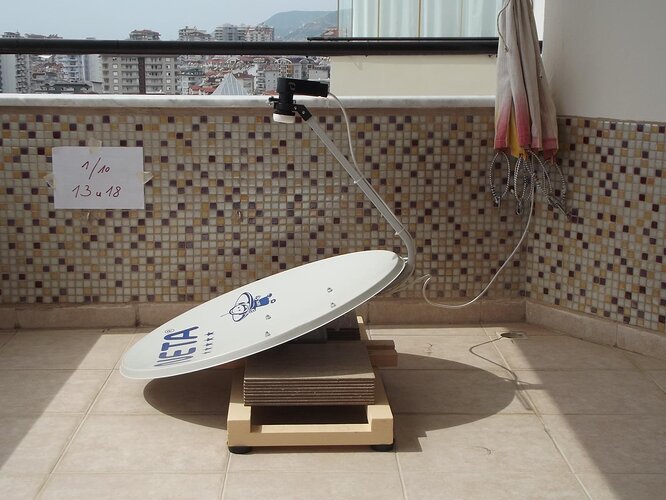

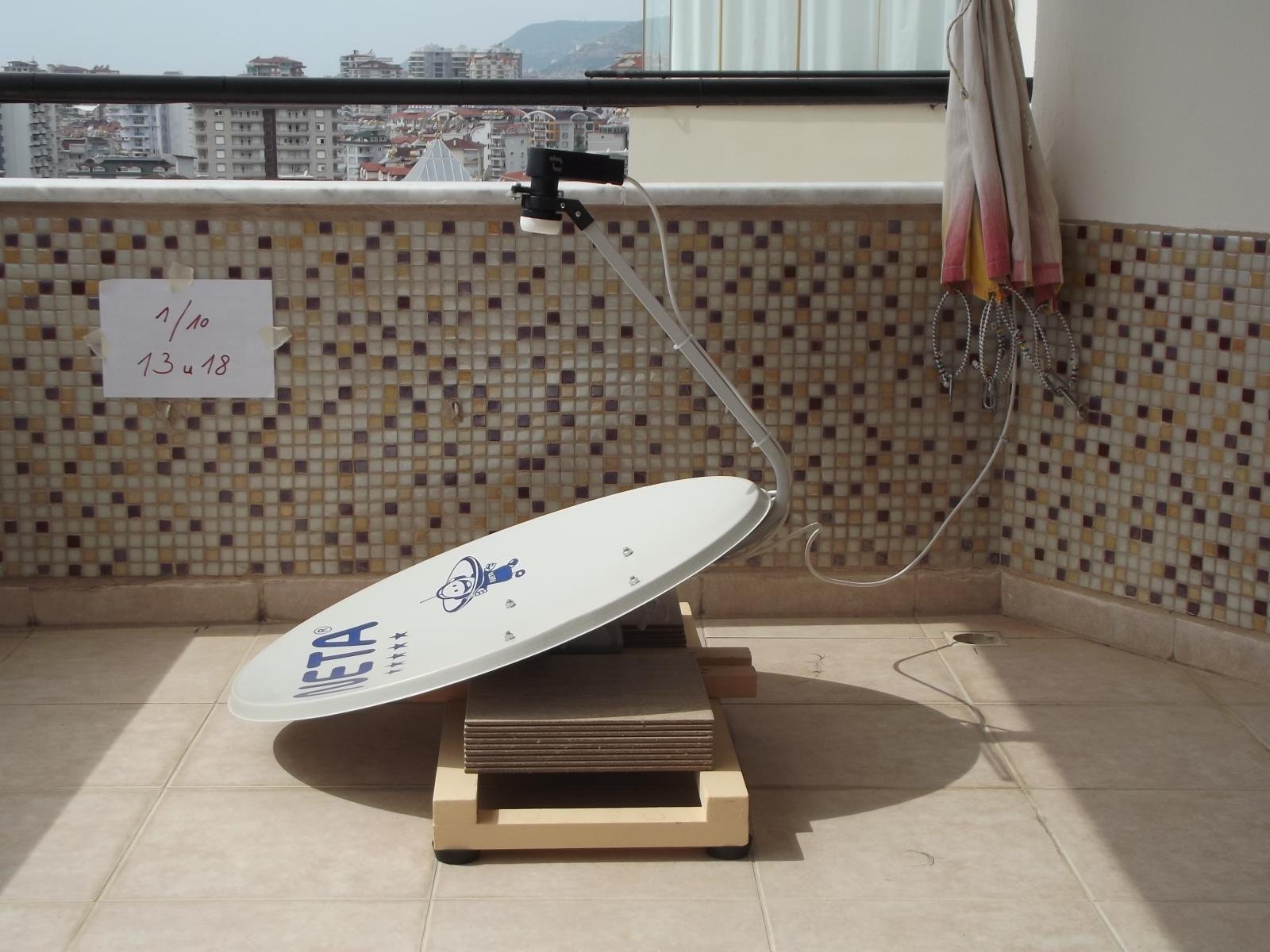

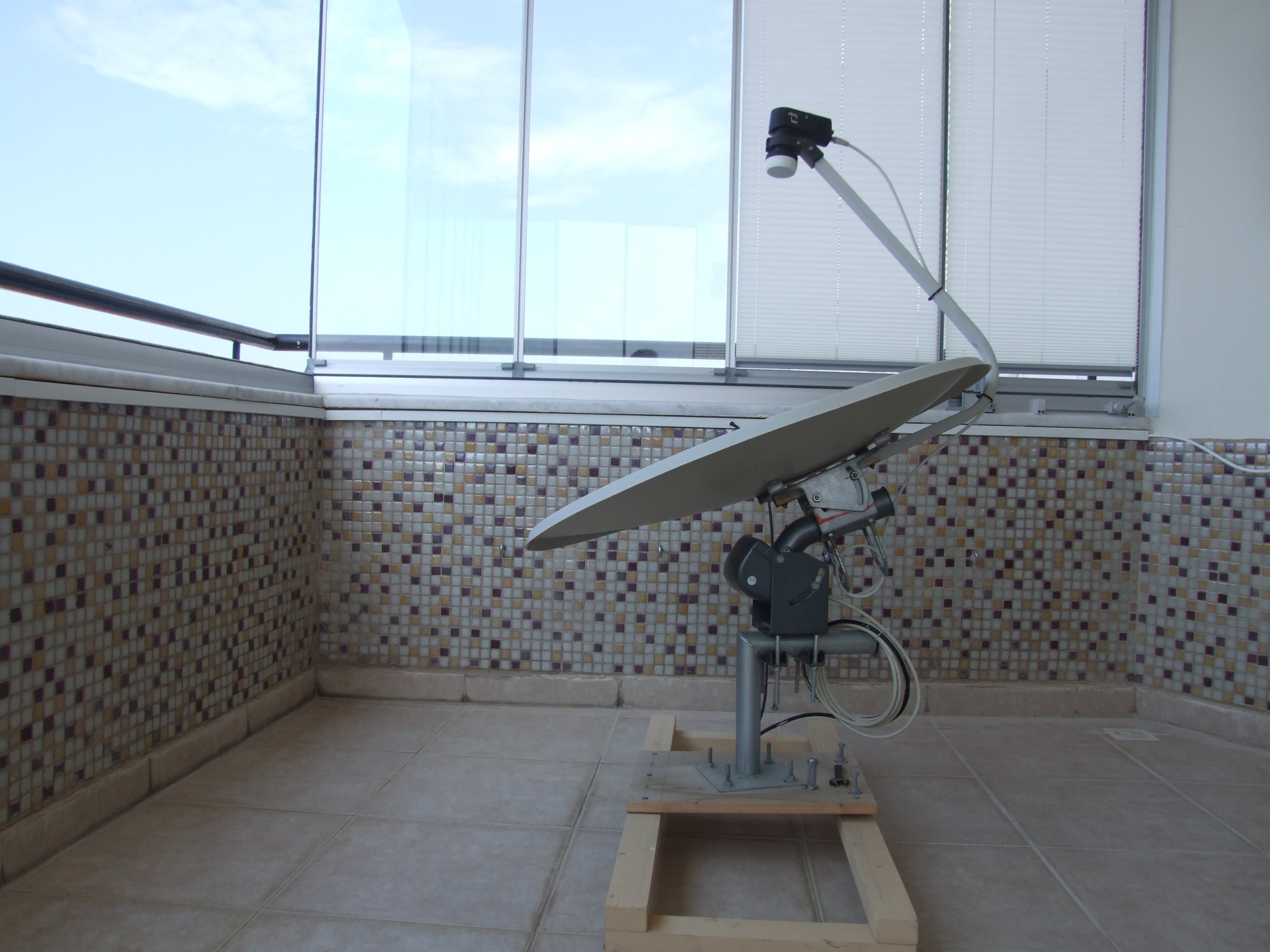

Sprietje, dat is mijn schotel in Alanya, Turkije, niet in Spanje, ondertussen is die gemotoriseerd.
Sprietje, dat is mijn schotel in Alanya, Turkije, niet in Spanje, ondertussen is die gemotoriseerd.
14 minuten geleden, reynaertdevos zei:
Deze is het.
Mooi werk. Ik zie dat dat niet echt een grote schotel is. Wat vang je daarmee?
Ik heb net een koffiebekertje op de LNB gezet van mijn 1,4 m schotel want voordien veel uitval bij regen. Nu na het plaatsen heb ik met een plantensproeier die je moet op druk zetten voor je hem kan gebruiken echt onder hoge drug de beker bespoten dat het een lieve lust was. Geen uitval. ( 23,5 ) Morgen verwachten we veel regen, ik ben eens benieuwd. Stilaan wel eens gaan werken om een schotel vlak te gaan gebruiken. Bedankt om deze beelden ook met ons te delen. Draaibaar ga ik niet gaan, maar meerdere schotels gaan er wel komen. Ondertussen ook al een mooie wand gemaakt aan het balkon zie ik.
19 minuten geleden, reynaertdevos zei:
Sprietje, dat is mijn schotel in Alanya, Turkije, niet in Spanje, ondertussen is die gemotoriseerd.

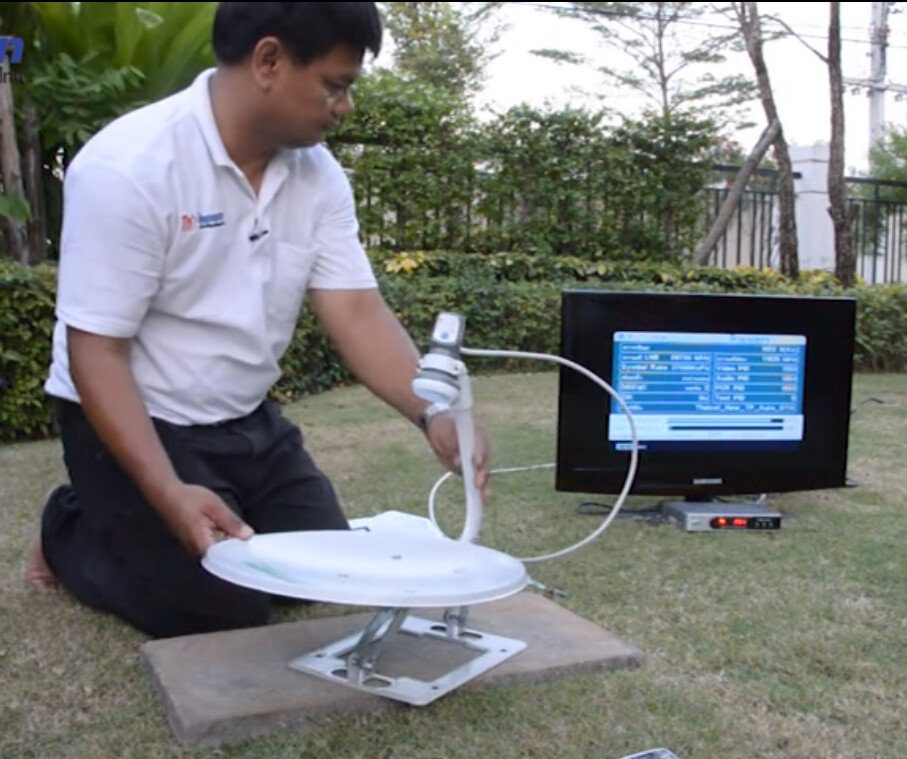

Ja nu je het zegt weet ik het weer, in Alanya. Dan hoeft Denisdaf zich helemaal geen zorgen de maken dat er water in de schotel blijft staan want bij hem komt die nog 11 graden schuiner te staan. De lnb komt dan ongeveer recht omlaag. Als je dan met een klein kapje er zoor zorgt dat er ook geen drupwater op de voorzijde van de lnb kan komen, zit je met regen ook helemaal gebeiteld. Ik heb tests gezien waarbij ze met de tuinslang water op een omgekeerde schotel spoten en dat had geen enkele invloed op de ontvangst.
Denisdaf, die schotel is 78cm breed en 82cm hoog. Die ontvangt Turksat3A/4A, Astra3, Astra1, Hotbird, Eutelsat9E. Lnb is Inverto black ultra.
1 uur terug, reynaertdevos zei:
Denisdaf, die schotel is 78cm breed en 82cm hoog. Die ontvangt Turksat3A/4A, Astra3, Astra1, Hotbird, Eutelsat9E. Lnb is Inverto black ultra.
Ok, dat is een mooi pakket. Ik moet hier echt werk van maken. Geen regen gezien vandaag, en toch even wat blockvorming tijdens de aflevering van Witse deze namiddag op één ( VRT Vlaamse tv ).
3 uren geleden, reynaertdevos zei:
Indien ik mijn schotel zo plaats , dan gaan mijn katten eventueel in de schotel maffen !!
Dan laat je hem toch even draaien, dan vallen ze er vanzelf uit.
Die springen er wel eerder uit vanwege het bewegen van de schotel , of motorherrie
Beste reynaertdevos
Ik zie uit de schaduw van het filmpje dat er een balcon boven je zit. In dat geval moet je met de opstelling die je op de foto laat zien toch geen beste ontvangst hebben? Het deel van de schotel bij de lnb-arm staat dan toch in de schaduw van de satellietsignalen?

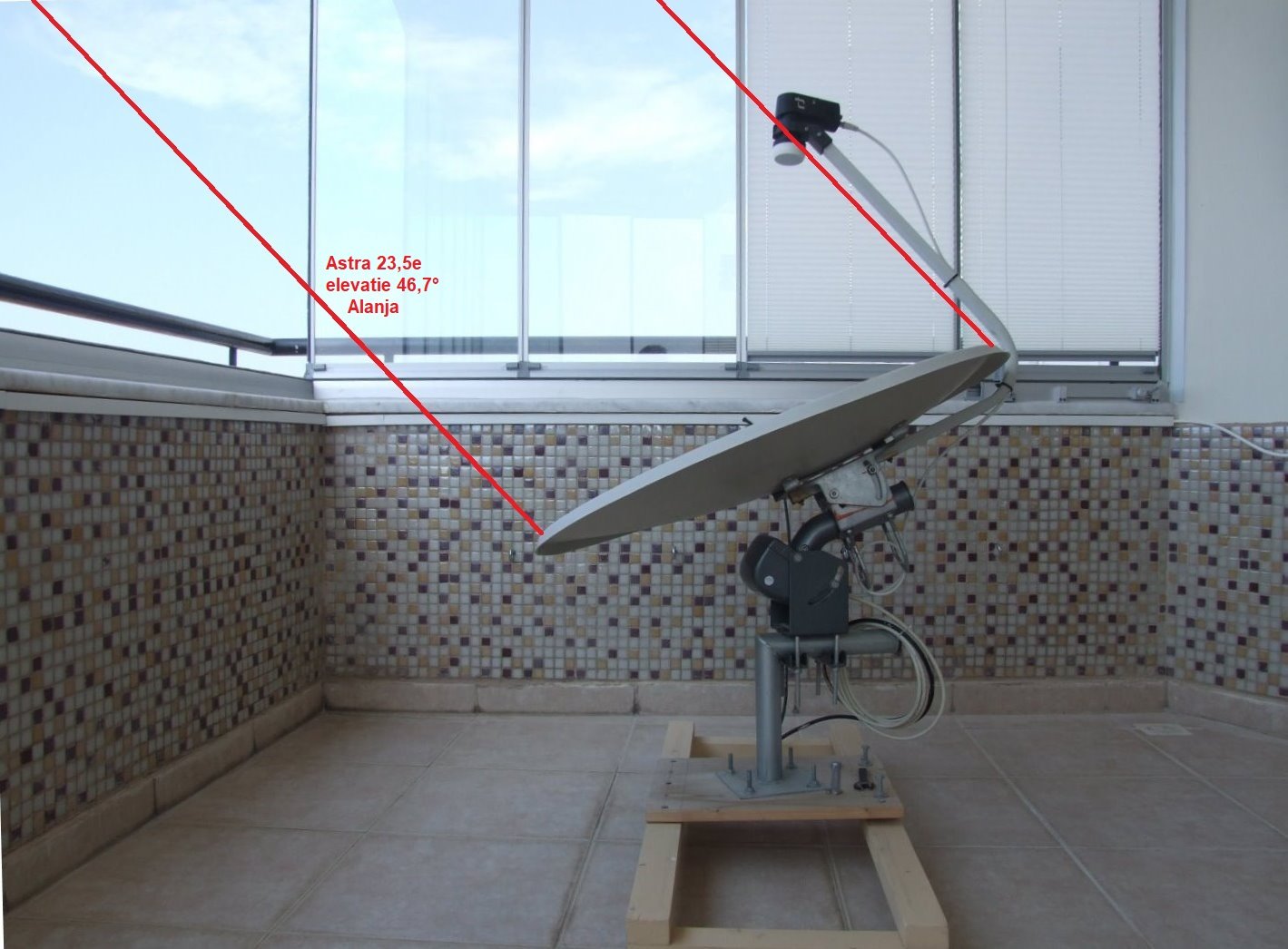

Bij het filmpje heb je de schotel dichter bij de balustrade staan zie ik.
Sprietje, zoals in het filmpje staat de schotel goed. Ik heb ze zo geplaatst mbv de sunoutagetabel van Jens T. Satre. Op het tijdstip van de sunoutage staat ze volledig in de zon met nog overschot voor en achter. Zo heb ik ze achtergelaten begin juli na een complete lockdown (voor 65plussers) van 3 maanden. Tot wanneer?
P.S. Ik was een complete leek voor ik hier aan begon en alles geleerd hier op dit forum.
Dat is inderdaad het beste wat je kunt doen, kijken tijdens de sun outage dat de zon op de gehele schotel schijnt en dat bij alle satellieten die je wilt ontvangen.
Mooi en goed gedaan!
Beste Denisdaf

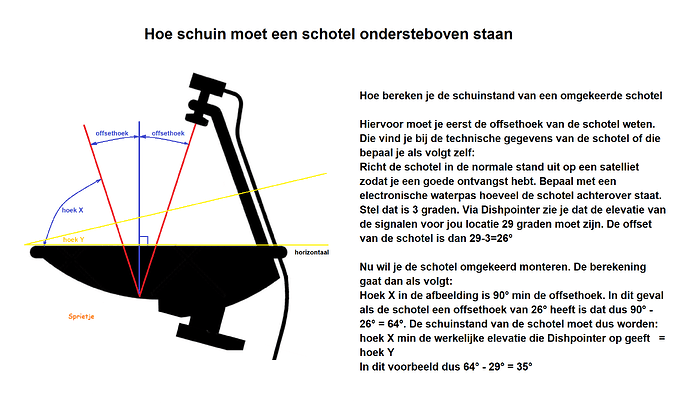

Met bijgevoegde afbeelding kun je zelf uitrekenen onder welke hoek je de schotel moet zetten als je hem ondersteboven wilt monteren.
Wat een ingewikkeld verhaal zeg, met de introductie van hoek X en hoek Y en zo, om te zeggen:
dat bij ‘normale’ schotelstand de schotelvoorkant een elevatie heeft van de satelliet-elevatie MIN de schotel-offset ,
en dat bij omgekeerd monteren de schotelvoorkant een elevatie heeft van de satelliet-elevatie PLUS de schotel-offset.
In het Sprietje-voorbeeld wordt dat dus 29 PLUS 26 graden, dus 55 graden elevatie.
Hij komt met zijn berekening op ( 90 - 55 = ) 35 graden, en dat wordt dan volgens mij naar goed gebruik niet de elevatie (of inclinatie) genoemd, maar de declinatie.
Dus als je makkelijk wilt onthouden, is mijn formulering wellicht wat eenvoudiger…
Groet,
A33
