Op 28-6-2020 om 11:46, ceesv zei:
Je vergeet een ding, hoe geef je bij je vraag aan de fabrikant aan, welke schotel de topic starter precies heeft?
Of is het “doe maar een schotel”?
Op 28-6-2020 om 00:59, a33 zei:

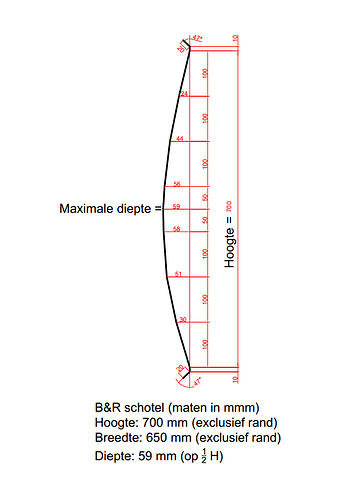

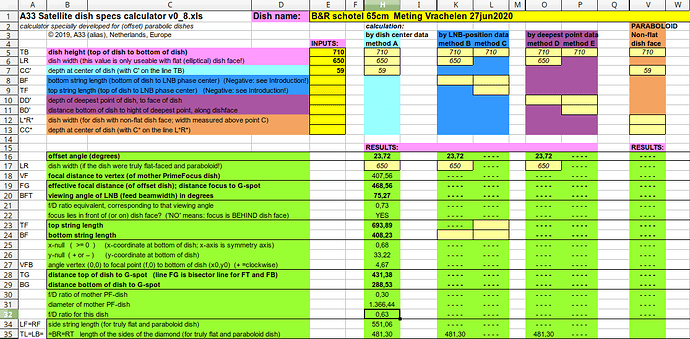

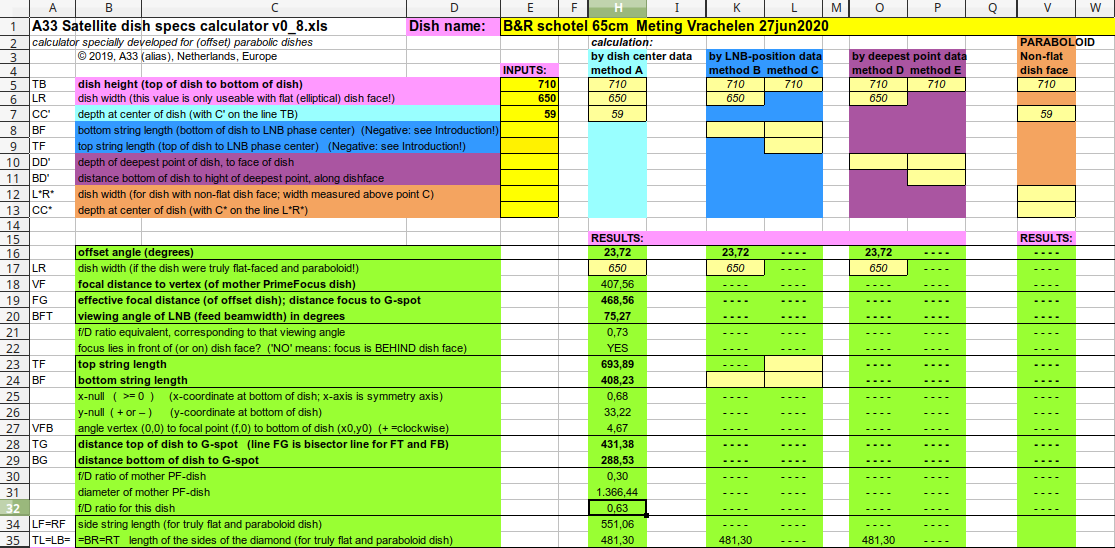

Graag ook metingen van andere maten B&R-schotels!
Dan kunnen we ook daar de f/D-verhouding van checken.
Duidelijker kan het niet.
21 uren geleden, Zilverhippie zei:
Is het niet precies de bedoeling van een forum om informatie uit te wisselen, te discussiëren over een gemeenschappelijke interesse of gewoon elkaar te helpen?

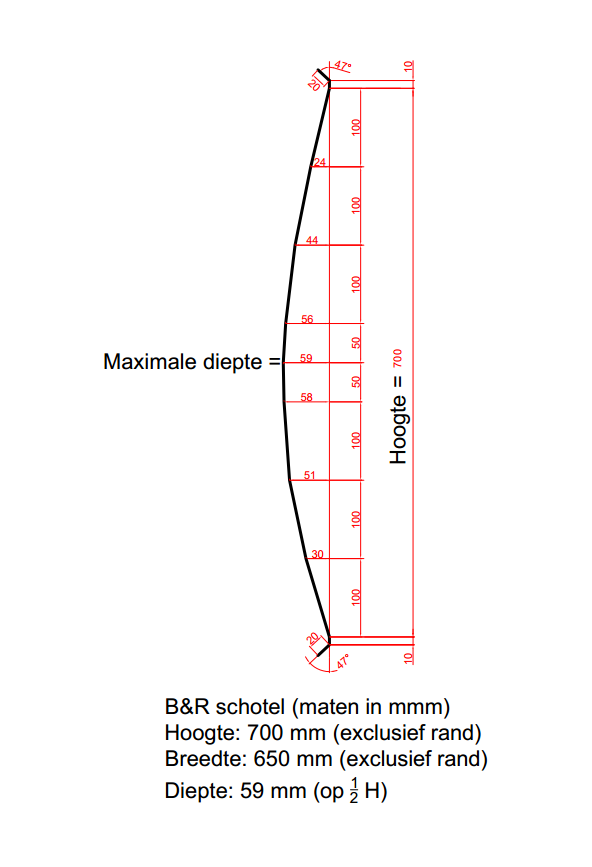

Mee eens. Een hobby mag best wel iets kosten toch? Helaas zijn er forum leden die niet willen investeren. Wel informatie voordeel willen halen. En als er “data sheet / specificatie” bekend zijn, in dit geval een B&R schotel wordt men erg opgewonden van. Wat absoluut niks mis mee is. Ik heb mij grote twijfels over deze forum leden of men ooit praktische ervaring hebben gehad met deze schotel. En later erg interessant te gaan doen met theoretische kretologie over deze betreffende schotel. Credits aan Vrachelen die de moeite heeft genomen om dit op te meten. En krijgt daarna gezaag omdat het niet nauwkeurig is geweest volgens hun “wensen”. Een bedankje zal meer op zijn plaats zijn ipv alles vanzelfsprekend te gaan beschouwen.
20 uren geleden, Sprietje zei:
Wat ben je toch een kwal. Als iemand aan mij vraagt om de afstanden van de lnb’s uit te rekenen, moet ik dan moeite en kosten gaan maken om bij de fabrikant gegevens los te peuteren die ze meestal niet kunnen geven of willen geven. Het is toch niet meer dan normaal dat de vraagsteller antwoord geeft op mijn vraag om het uit te kunnen rekenen. Meestal niet meer dan een simpele meting met een rolmaat. Van heel veel schotels heb ik de gegevens al maar niet van allemaal en zeker niet als de vraagsteller zelf niet weet welk merk en type schotel hij heeft. Maar als je alleen maar mensen af zit te zeiken, blijf dan weg van dit forum.
Wat bent u toch een vlerk. Afgelopen week wederom een persoon geholpen die zijn schotel opstelling niet helemaal aan de praat kreeg. Met als toelichting, “volgens een berekening op internet”. Dat is voldoende informatie voor ons hoe wij deze uitdaging gaan aanpakken. Ook ik heb mij twijfels op wat voor wijze en manier u een fabrikant/leverancier hebt benaderd voor meer informatie. Dat laat ik even terzijde.
Door zoeken op internet kom ik op deze link van de fabrikant:
rian-bv.nl/parts.php?group=394
Daar staat wat informatie over de B&R schotels. Of men wat aan heeft, zal mij een zorg zijn.
Quote

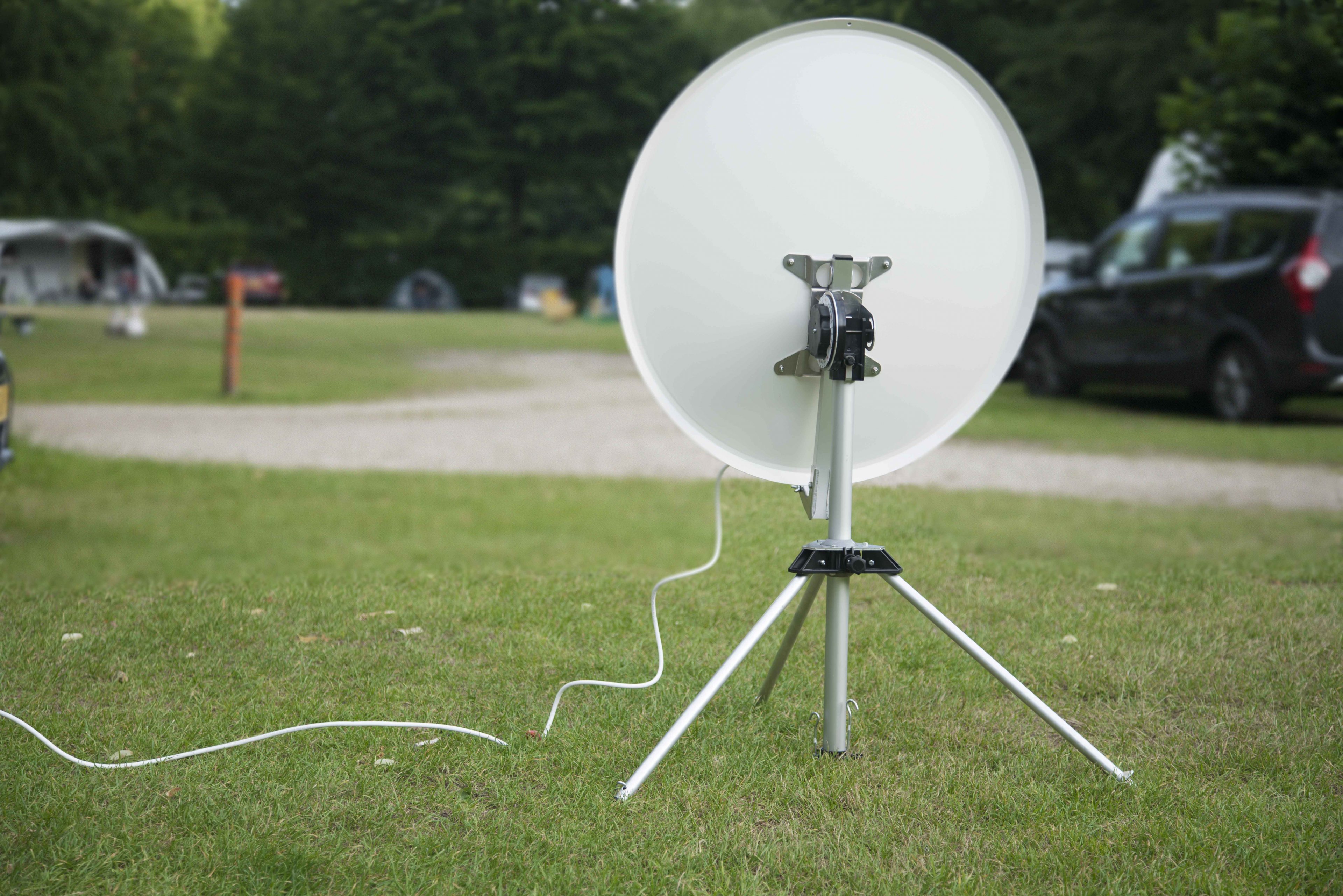

42CM SCHOTEL
De beste kleinste schotel welke te koop is.
Ideaal voor op de camping !!
De opbrengst is maximaal door het dieptrekken, (niet te verwarren met dieper getrokken !) zie meer info, van deze alluminium schotel.
Wij produceren deze schotel zelf en passen hem volledig aan voor maximale digitale opbrengst met de door ons geleverde Lnb.
Deze schotel geeft bijna hetzelfde digitale signaal als een 65cm Triax schotel, en blijft dat doen, ook na een winterbui.
Waarom ? klik op meer info
Productie bekijken?
https://www.youtube.com/watch?v=3dKGywwwAB8Normale schotels worden geperst, tussen 2 stempels in. Diverse schotels van metaal welke dan bij de randen in elkaar gefrommeld worden. Je kan die frommels ook met je vingers voelen. De opbrengst van die schotels is minder dan die van een Rian. De ribbels verstrooien het gereflecteerde signaal waardoor fasefouten ontstaan. Daarnaast wil tijdens vorst in de winter de metalen plaat weer in zijn oorspronkelijke positie. Hij wordt dus nog vlakker en daardoor klopt het brandpunt niet meer t.o.v. de gebruikte feedhoorn/ lnb. De volgende zomer dus nog slechter!
Wij bij Rian produceren onze schotels zelf en gebruiken daarvoor zachter aluminium wat we in een ring vastklemmen en dan daar een stempel in drukken. Op die manier kunnen we de maximale diepte maken, is het oppervlak van de schotel perfect glad dus een perfecte reflectie zonder fasefouten, en kan ook met vorst de plaat niet in zijn oorspronkelijk positie terug buigen. Onze schotels blijven dus ook na de winter perfect.
Daarnaast passen we de draagarm exact aan op de gebruikte lnb-feedfoorn en de F/D verhouding van onze schotel.
Dus de beste schotelset welke U kunt kopen.
Quote
Schotel 68 cm B&R
VERGELIJK EVEN MET DE TRIAX 64CM EN KIJK NAAR DE FOUTHOEK OP DE FOTO.

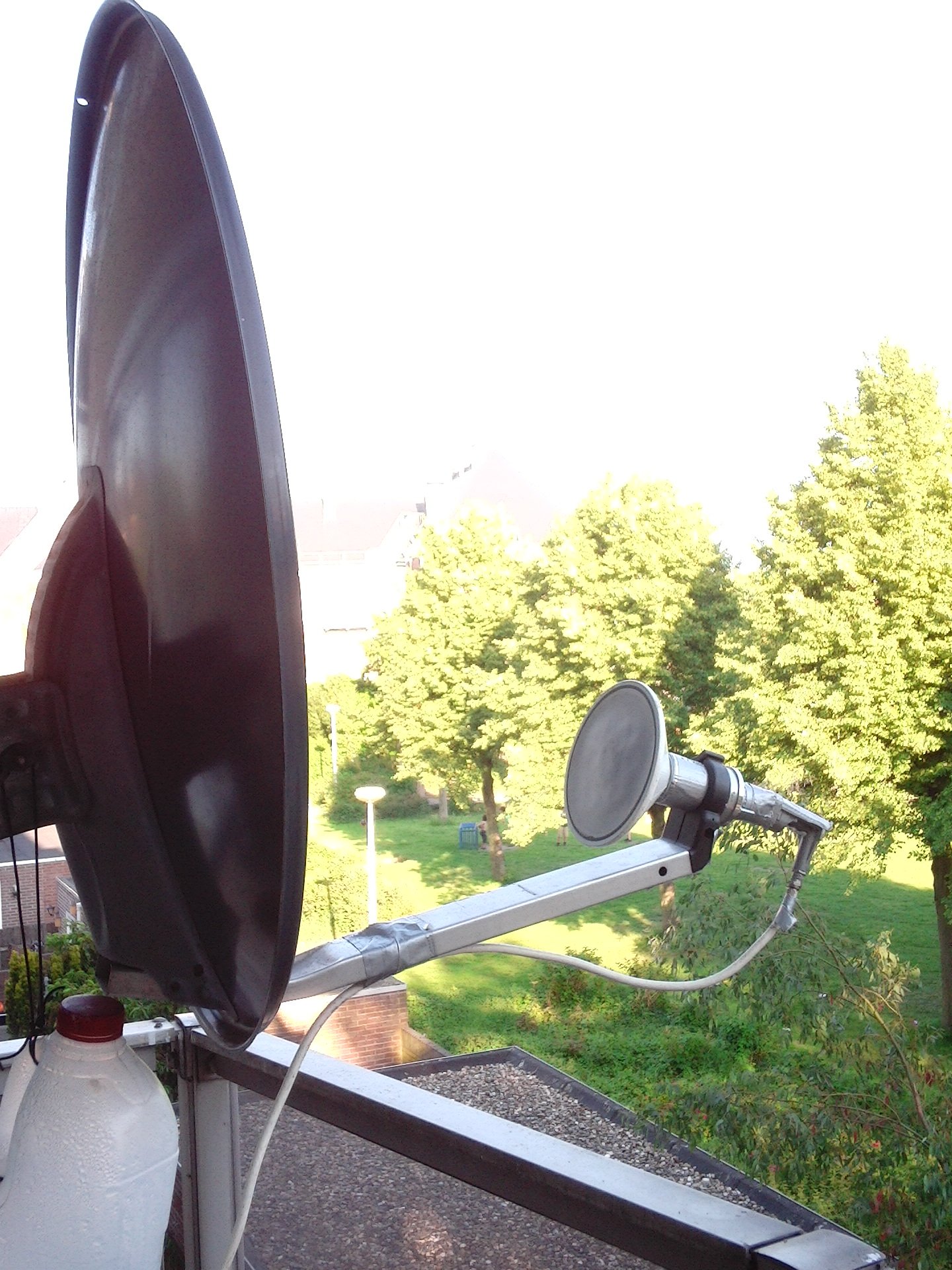

De B&R is een offset schotelantenne.
De LNBF hangt dus iets onder het midden van de schotel, zodat de LNB geen schaduw op de schotel werpt en daardoor de ontvangst vermindert.
De B&R is voor de meeste mensen een onbekend merk.
Toch is dit een schotelantenne van een al oude Nederlandse fabrikant. Door zijn zestig cm doorsnee is deze schotel vooral bedoeld voor de Nederlandse zenders.
klik op “meer info”""De schotelantenne zit netjes in een ruime kartonnen doos verpakt. De bevestiging zit apart in een 2e doos.
De arm van de schotel, waar de LNB in zit, is scharnierend aan de mount bevestigd. Dit vereenvoudigd de montage aanzienlijk.
Opmerkelijk is de mogelijkheid om de mount voor extreme omstandigheden zoals ontvangst van Joyne in Noorwegen of in Marokko om te kunnen draaien waardoor een extreme lage of hoge elevatie ingesteld kan worden.
Het monteren van de B&R schotelantenne is, mede door het al volledig gemonteerd aanleveren van de mount en arm slechts een fluitje van een cent. Alleen de schotelplaat met 4 boutjes vastzetten voldoet.
De arm van de schotel is inklapbaar om hem gemakkelijk te kunnen vervoeren. Uiteindelijk moet de arm met een boutje worden vastgezet.
Uiteindelijk laten meetresultaten zien of een schotelantenne een betrouwbaar beeld geeft of toch teveel uitval heeft.
De B&R is daarom ook uitgebreid gemeten en getest.
Uiteraard zijn alle drie Canal Digitaal transponders gemeten.
De metingen zijn in drie groepen te verdelen.
1-Een signaalsterkte meting waarbij gekeken wordt naar de totale opbrengst van de schotel en LNBF.
2-De signaal ruis afstand, C/N.
3-Als laatst is een BER meting gedaan waarbij te zien is wat de schotel met de digitale inhoud van het signaal doet.
Deze Bit Error Rate meting laat zien hoeveel foute bits in het signaal zitten.
1-De signaal opbrengst van de schotelantenne valt direct op.
Een signaal sterkte van maar liefst 77 dBµV tot 78 dBµV op alle Nederlandse transponders.
2-Ook de C/N waarde valt in positieve zin op. De gemeten signaal tuisafstand zit tussen 9.8dB en 11.4dB.
3-Bij de meting van de BER blijkt dat alle fouten gecorrigeerd kunnen worden behalve op de SBS transponder.
De BER meting levert een resultaat op van 8.7E-5.
Al met al blijken de meetresultaten dik voor elkaar te zijn.
Maar tot slot verdient de schotel wel een dikke plus voor de ontvangst kwaliteit.
Laten we eerlijk zijn, daar gaat het toch om!
Betreft mensen afzeiken op het forum, kijk verder dan je neus lang is.
