Bij nader inzien kan het ook zo zijn dat de laatste gebruiker (motor is niet nieuw) er limieten in heeft gezet .
Naast die pic zit er ook nog een 24LC16b in en het lijkt me waarschijnlijker dat daar de gebruikers instellingen in worden opgeslagen . Op de gregorian site van snuffer staat het protocol en de ontvangers die V-sec aan board hebben (Nokia 8001 en 18oo) ook weet ik dat er Lemon types zijn die dat hebben .
Misschien dat die een uitgebreider V-sec menu hebben .
Ik heb de handleiding van Lemon volksbox en de Nokia 1800 gedownload en bij die is het V-sec menu net zo beperkt .(geen limieten in te stellen of uit te schakelen)
De satellieten in de lijst van de satscan , gaan van 19.2º oost tot 42º west dus dat is ook niet echt H2H .
Wel heb ik het volgende vastgesteld , bij een diseqc motor maakt het vaak niet uit of je de aansluitingen op de motor verwisseld .
Bij De V-sec motor is dat wel van belang want bij het draaien word de “F” aansluiting van de LNB afgekoppelt .
Bovendien is de spanning die tijdens het draaien door de ontvanger geleverd word , ongeacht of je op een hor. of vert. kanaal staat , altijd ± 15 Volt .
Bij de DB 7000 met een Pli image wordt de spanning tijdens draaien altijd naar 18 Volt geschakeld.
Dit kan bij de DB 7000 omdat het draaien van de rotor door een stroom meting wordt gedetekteerd.
Bij een max 220S is de spanning op de rotor afhankelijk van horizontaal of vertikaal, alleen tijdens het diseqc commando wordt de spanning altijd naar 18 Volt geschakeld.
Bij een diseqc commando wordt bij beide ontvangers de 22 KHz puls (hoge band) er op gezet, zo worden de 0,5 / 1 miliseconde periodes gegenereerd voor het diseqc commando.
Ik heb de ombouw iets aangepast waardoor het mogelijk is Usals te gebruiken als ik de nooorderbreedte van 51.2 naar 55.0 graaden instel.

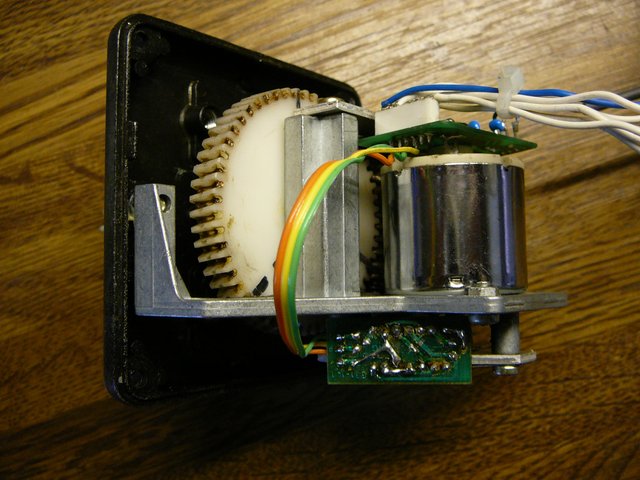

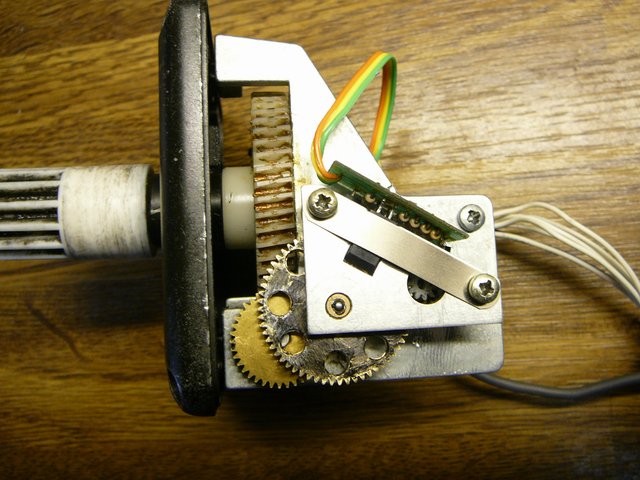

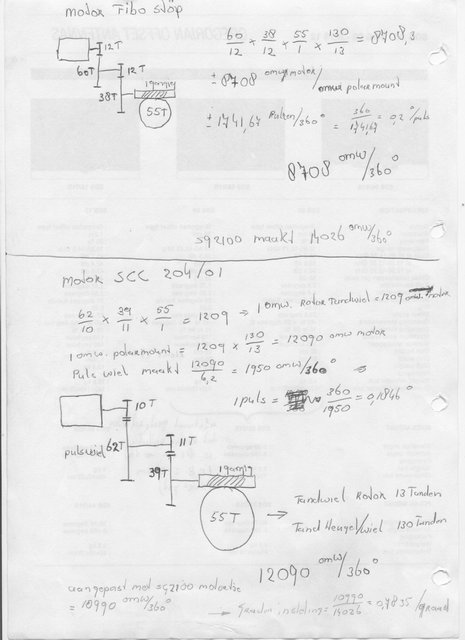

Ik heb de Fibo rotor gebruikt en in het pulswiel 8 gaatjes geboord en de orginele sensor genomen, de aantal pulsen komt nu bijna overeen met de Moteck SG 2100.
Het enige nadeel is nu dat door de kleine overbrengverhouding de schotel als deze in de uiterste positie staat niet uit deze posite komt als het motortje met 14 Volt wordt aangestuurd daarvoor is 18 Volt nodig.
Voordeel is wel dat de schotel nu wel snel draaid.
Het enige nadeel is nu dat door de kleine overbrengverhouding de schotel als deze in de uiterste positie staat niet uit deze posite komt als het motortje met 14 Volt wordt aangestuurd daarvoor is 18 Volt nodig.
Dat is misschien op te lossen door de opstelling te voorzien van een kontra gewicht .
Trust, ik kan eens kijken misschien kan ik iets met 2 veren verzinnen.
Snuffer, ik wil geen extra kabel leggen dus bij de maxplus verlaat je de sat op een horizontalen transponder dan gaat dit de volgende keer goed, de dreambox schakeld altijd naar 18 Volt.
Volgens mij zit op de diseqcprint een overstroom beveiliging of het is de terugkoppeling van de pulzen die het motortje stopt, wie heeft dit eens na gekeken.
Ik heb ook nog een Philips motortje liggen maar hiermee kan ik het niet zo maken dat de pulzen bijna over een komen.
Ik denk dat het Fibo motortje ook bij de 55 cm gregorian hoorde die ik niet gebruik en het Philips motortje bij de 90 cm gregorian.
Wat dacht je van de spanning die naar de motor wordt gestuurd te verhogen.
Verhogen door met de spanning die aan de motor geleverd wordt deze een relais te laten schakelen die de 18 of b.v 20 Volt leverd.
De orginele 36 Volts zou nog mooier zijn extra sterk.
Als je de motorspanning verhoogt loop je de kans op “overshoot”
Bij het testen van zulke motoren liep ik tegen het feit aan dat de motor nog naliep terwijl de ingestelde positie al bereikt was .
De besturing korrigeerde dat wel door hem weer wat terug te laten lopen .
Swartbroek alle motoren zijn hetzelfde, Philips maakten ze eerst de fabriek is later overgenomen door Premotec en heeft zijn sticker erop geplakt.
Ze zijn alle gelijk. en hebben 5500 toeren en 5,5 {mNM/A}
Ron
Wat ik bedoel is dat de overbreng verhouding in de Fibo of Philips anders is, de elektro motorjes zijn gelijk.

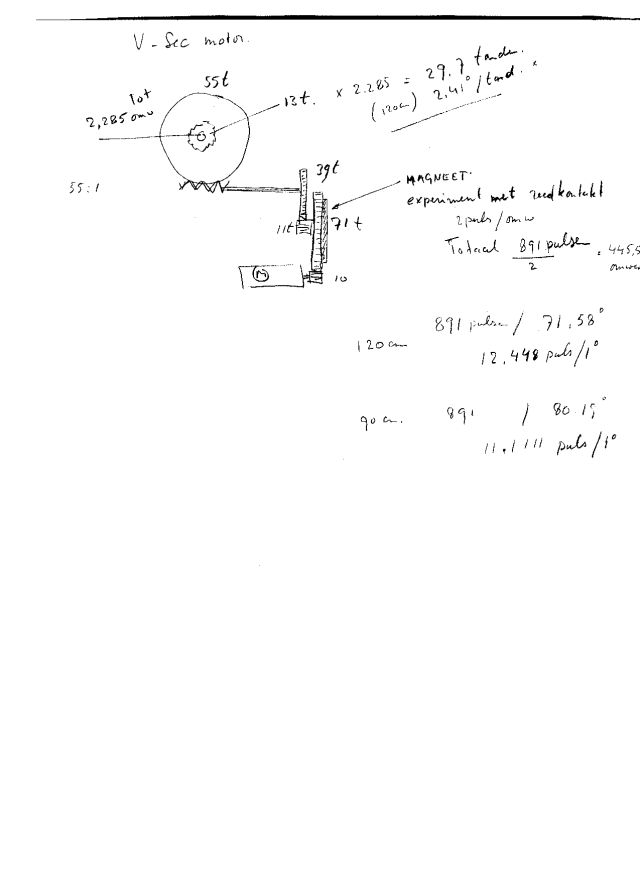

Nog even wat info over de V-sec motor, ik heb exakt de tanden van alle tandwielen geteld en met een reedkontakt het aantal pulsen vastgesteld .(totaal 891 pulsen)
Het 13 t kunststof wiel verplaatst 29.7 tanden
dat is bij een 90 cm mount 80.19º en dus 11.11 puls per 1º
dat is bij een 120 cm mount 71.58º en dus 12.45 puls per 1º
(de straal van een 120 cm mount is groter dan die van een 90 cm)
Een 36 V Fibo motor heb ik nog niet open gehad , krijgt die motor rechtstreeks 36 V ? of zit er in de motorbehuizing nog een regeling tussen ?
swartbroek, Die 5,5 is de kracht die de motor heeft dat er een andere overbrenging in zit kan wel maar uiteindelijk hebben ze allemaal de zelfde resultaten.
Ik heb een heel gesprek gehad bij Premotec die deze motoren gemaakt heeft omtrend de zwarte boxjes.
Tevens heeft de 55 Cm de zelfde polarmount als de 90 cm dus is het bereik 60 tot 60 hetzelfde en gaat er niet 1 van de 2 minder ver.
Tevens zit er in het tandwiel toch maar 1 gleuf voor de optocoupler??? Heb jij een gemodificeerde moter te pakken???
(Ik weet wel dat er vroegur!! mensen waren die een Philips stuurunit hadden deze kon maar 500 Pulsen heben en dan draaiden de polar mount van 45 tot 45.) Even ter info
Bij de motoren die hier staan (stuk of 5 nieuw en 3 gebruikte)hebben ze alle 1 gleuf.
De Philips is trouwens de oudste van de motoren als je kijkt weet je wanneer deze is gemaakt de Philips is in iedergeval van voor '97 er staat b.v 4297 dit is week 42 in 1997.
Trust, De motoren zijn eigenlijk 24 Volts maar omdat de spanning nooit lang erop staat kunnen ze de 36 Volt aan.
Snuffer ik heb hier 2 motortjes de Fibostop en een Philps de Fibostop had 2 sleuven voor de optocoupler.
Hiervan heb ik een sleuf meteen dicht gesoldeerd om een groter draaibereik te krijgen want ik had ook zo een Philips stuurunit met maximaal 500 pulzen.
