Hallo,
Laat ik het maar kort houden. Is er iemand met een TF6000COK (of COT) die een seriële poort heeft? Ik wil graag een foto van de linkerbovenhoek van de groene PCB, met de waarden/typenummers van de componenten leesbaar.
Alvast bedankt!
Mvg,
Ruben
Dat is niet waar ik heb gelezen dat mensen dit wel kunnen, en ik ben een programmeur en elektrotechnicus dus kom alsjeblieft niet met dit soort antwoorden, hier heb ik niks aan.
Ik blijf bij mijn vraag.
Als dat dan wel kan waarom informeer je dan niet bij die mensen, die kunnen je toch vertellen welke componenten ontbreken.
Heb ik al gedaan, maar daar heb ik nog geen antwoord op gekregen (is via Sat4all).
Andere personen waren anoniem dus aan hun kon ik niks vragen.
Zullen we ons beperken tot het beantwoorden van de vraag en de zin of onzin van een functionerende poort in een ander topic bespreken?
Tip, kijk eens in een applicatie sheet, een beetje elektronica technicus moet dan in staat zijn een werkende schakeling te bouwen.
Oké elektrotechnicus komt te professioneel over, dat is ook niet wat ik bedoel, ik ben een hobbyelectrotechnicus. En btw, aan een applicatiesheet heb ik niet heel veel, er zijn meerdere manieren om dit te doen, maar de traces zitten al op de pcb en ik moet dus de bijbehorende chip hebben, het kunnen er best veel zijn.
In wezen maakt dat niet veel uit, een paar onderdelen op een print solderen wil niet zeggen dat je ontvanger daarna weet wat die met die hardware moet doen.
Het is geen “plug en play”. Je bent daarom vrij in je eigen ontwerp en hardware keuze en niet gebonden aan de layout van de print.
Maar je bent ook programmeur, dus weet je ook hoe je dan de firmware kunt omschrijven en in de ontvanger kunt jtaggen zodat de seriële poort actief wordt.
Lijkt mij een leuk project.
…dat je ontvanger daarna weet wat die met die hardware moet doen.
Heb ik onlangs bewust een Topfield TF6000COK box gehaald bij KPN,met compoort aansluiting ( een 2de was zonder compoort aansluiting=weggehaald en afgedopt!!!).
()
Nouja… Wat het is, de TF6000COK werd altijd geleverd met een COM-poort, maar op een gegeven moment werd de TF6000COK verkocht maar dan zonder de poort en de bijbehorende chip. De rest is PRECIES hetzelfde.
De TF6000COT heeft overigens wel nog een COM-poort en is hetzelfde als de COK, geloof ik.
De COM poort is een RS-232C connector. In die schakeling moet je dus naar 0-5V. Vroeger veel gebouwd met de 1788/1789 en later de Max232 conversie. Helaas zijn die JTAGS niet universeel. Je zult het gebruikte protocol moeten weten (welke sampling), welk formaat etc. En dan nog de ‘magic’ info!! Hoe het apparaat in jtag modus te krijgen. Iets wat de KPN pas vrijgeeft als het toestel eol is..
Ik moet gewoon weten welke componenten er op de print zitten. Dat is alles. Ik denk niet dat er softwarematig iets is aangepast.

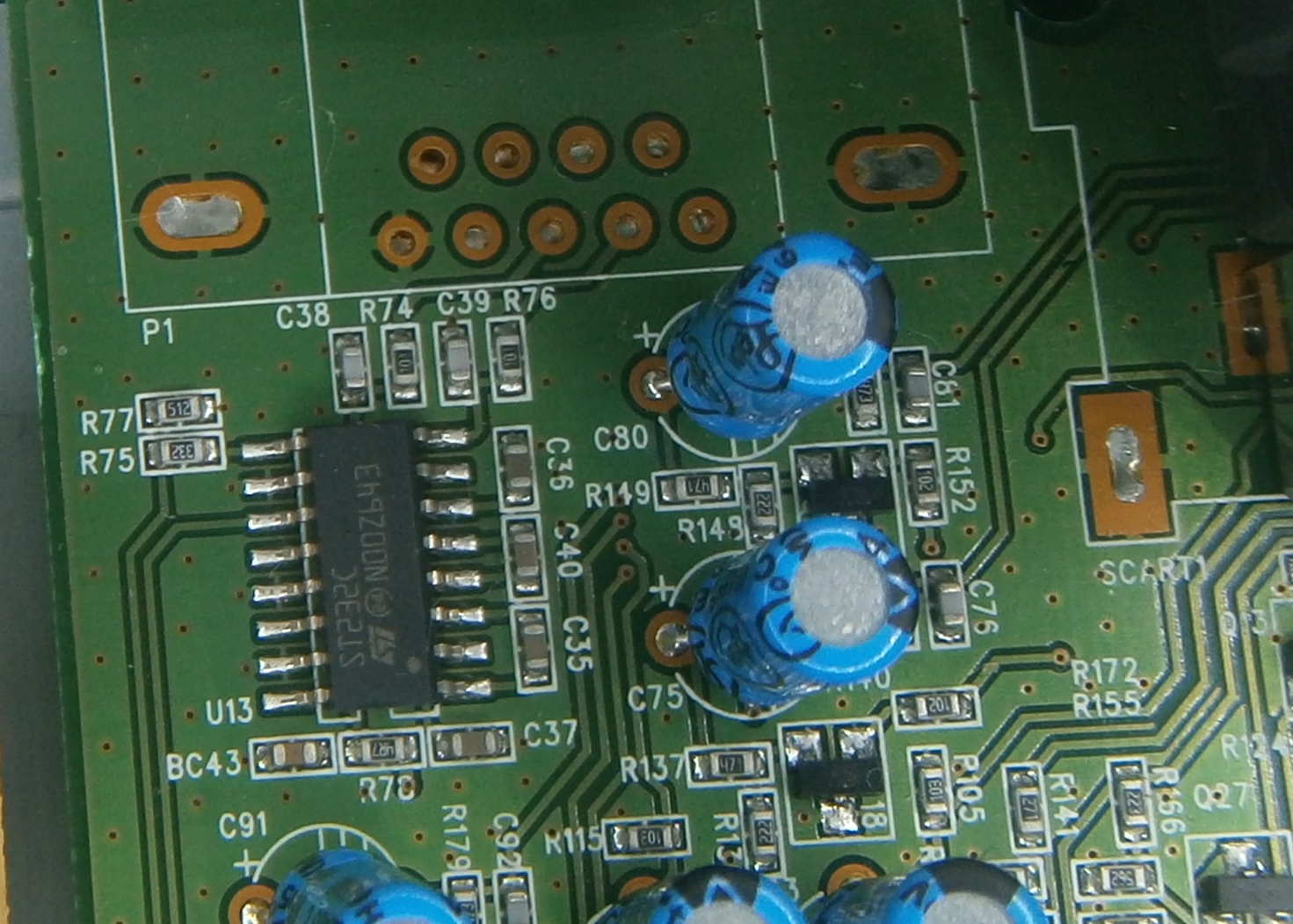

Kan je hier wat mee
Jaaaaa dankjeweeeel !!!
De waarden van de capacitors/inductors staan er niet op maar dat lukt me wel.
THANKS!!
Ik had er twee, die heb open gemaakt ik had er 1 met chip en 1 zonder
Heb je ooit geprobeerd of de seriële poort functioneel is?
Ik heb het nooit geprobeerd ceesv ,ik weet niet dat je meer uit Digitenne ontvanger
kan hallen
