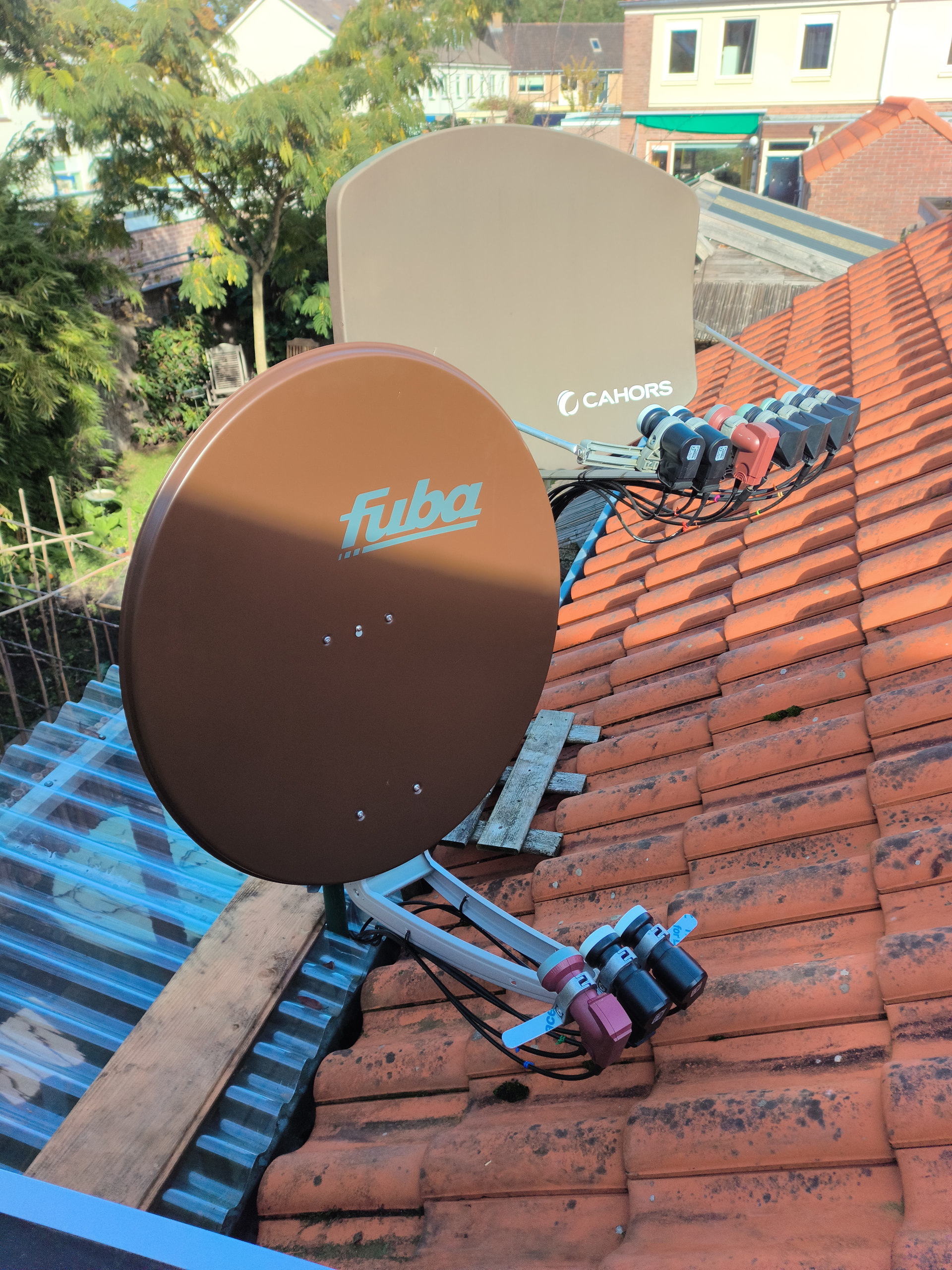

Was nog niet tevreden over de ontvangst van de combinatie lnb’s op de Bigsat en mijn nieuwe Fuba 780b met rail. (Had daar eerder een Triax 80 cm.) Heb nu een bevredigde combinatie gevonden waarbij de satelliet positie elkaar niet in de weg zitten met allen 40 mm houders. Allereerst, de 13e is voor mij erg belangrijk voor ook de ontvangst van enkele op zuid Europa en Balkan gerichte zenders. Die komen hier moeilijk binnen, temeer daar ze uitzenden met een FEC van 5/6. Met de Fuba ontvang ik deze veel beter dan op de Bigsat in het midden. Ik heb nu dus op de Fuba 13e in het midden , aan een kant Astra 19,2e en andere kant 9e. Astra doet het uitstekend 12,5 tot 15,8 dB heb ik gezien. 9e moet ik nog wat bijstellen maar ontvang wel alles goed daar. Op de Bigsat zit nu 5w-0,8w 4,9e-10e-16e-23,5en28,5e.10e is een probeersel omdat ik daar nog plaats had (heb er nog geen signaal gezien) Alle anderen doen het uitstekend, 28,2e zelfs tot 16dB maar ook aan de andere kant bv op 0,8w wel 14,5dB gezien.
Jammer dat de rail van de Fuba-schotel niet schuin ingesteld kan worden want om de 9e-13e-19,2e optimaal te kunnen ontvangen , moet de rail voor jou locatie 5,5 graden schuin staan.
Ook staat je 9e-lnb te ver van de 13e-lnb af. Op de Fuba 780 moet de afstand 42mm zijn. Je gebruikt een Schweiger-lnb met een kop van 64mm en een lnb met een kop van 60mm. Dan kan de afstand nooit minder dan 62mm. Dan staat de kop van de 9e al 20mm verkeerd.
De rail staat iets schuin heb ik begrepen en dat zou dan zo goed uitkomen. Al heb ik daar ook twijfels over. Voor de Astra maakt het niet veel uit, dat signaal is zeer sterk. Voor 9e heb bik 57 mm hart op hart opgekregen en dat past met deze lnb’s. Overigens heb eerst met een korte rail gewerkt en daar 7e mee geprobeerd en die kreeg ik alleen door de rail een knik van 5 graden te geven naar beneden. Dat vis dan voor 7e 10 mm lager. Met aan 1 kant knikken kan de middelste lnb er dan van af de andere kant op.
Wie heeft die 57mm afstand voor je uitgerekend? Dat klopt echt niet. De rail staat precies horizontaal als er niet aan gebogen is. Hoe kan het nu dat de 3 lnb’s tegen elkaar aan staan? De afstand tussen de 9e en 13e is 4,36 graden, die van de 13e en 19,2e is 6,75 graden. Dat is 55% meer. Dat kloppen de afstanden toch niet.
Ik ga er later (volgende week) nog maar eens naar kijken Sprietje. Moet morgen en de dagen er na verder met mijn tuin. Maar wat wel raar is dat ik heb nu aan beiden kanten een kleine ruimte tussen de lnb koppen en als ik die naar het midden schuif neemt het signaal af. Net als dat ik meer naar buiten ga, dus ik snap hier even niets van.
Beste Hansen
Als die persoon die de afstand voor je heeft uitgerekend uitgegaan is van de streepjesverdeling op de rail, dan moet ik je teleurstellen want die streepjesverdeling geldt voor als die rail, de DAZ 104, op een Fuba DAA850 is gemonteerd, niet voor op een Fuba DAA780.
Ik reken de afstanden van de lnbs op een rail als volgt uit:
De ontvangsthoek tussen de 2 satellieten x de brandpuntafstand van de schotel x 1 graad radiaal.
De hart op hart afstanden moeten dan als volgt zijn:
- Tussen de 9e en 13e = 4,36 x 580 x 0,01745 = 44mm
- Tussen de 13e en 19,2e = 6,75 x 580 x 0,01745 = 68mm
Om die 44mm tussen de 9e en 13e te kunnen halen, mogen beide lnb’s geen grotere kop hebben dan 44mm. Daarvoor komen alleen diëlectricum-lnb’s voor in aanmerking, lnbs dus zonder kop. Omdat die ook weer nadele hebben zoals gevoelig voor regen, zou ik de Inverto premium pll =IDLP-TWL413-PREMU-OPN nemen. Die heeft een kopdiameter van 48,5mm. De 9e komt er dan wel 4,5mm naast te staan maar ik zou dat toch prefereren boven smalle lnb’s.
Dat die 57mm afstand die ze jou opgegeven hebben echt niet klopt blijkt wel uit het volgende:
Bij een duo-lnb voor de ontvangst tussen de Astra 19,2 en 23,5 op een Triax 88 (tegenwoordig Triax 100) staan de koppen 53mm .h.o.h. uit elkaar. Dat is de correcte afstand ook volgens mijn berekeningen. Een Triax 88 heeft een spiegelbreedte van 85cm. De ontvangsthoek tussen de twee satellieten is niet 4 graden maar 4,3 graden. Beide schotels hebben een f/D-verhouding van 0,6. Het gaat dus om een aanzienlijk grotere schotel en om 2 satellieten die nog iets verder uit elkaar staan. Ga je dit dan convergeren naar jou situatie, dan zouden de koppen een stuk dichter bij elkaar moeten staan en wel:
53mm x (74,5 : 85) x (4 : 4,3) = 43mm. Bij deze vergelijking wijkt de afstand tussen de 9e en 13e slechts 1mm af van mijn berekening, wat is toe te schrijven aan het feit dat de 9e en 13e rechter boven je schotel staan dan de 19,2e en 23,5e
Ja ik heb inmiddels ook gezien dat mijn eerdere maten niet kloppen. Dat ik met heen en weer schuiven meer of minder signaal zag zal hebben gelegen aan het bewegen van de kop. Ik ga er heel misschien vandaag, maar anders zo gouw mogelijk wat aan doen. Heb overigens besloten om ipv 9e dat 7e te zetten ( dat geeft wat meer ruimte) Ben zelf nu voor deze uitgekomen op 65 mm voor Astra 19,2e en 62 mm voor 7e (nb de 9e doe ik weer op mijn Bigsat dat knelt wel wat met 4,9e maar dat ging eerde toch redelijk goed, heb wat materiaal van de houders weggeslepen en natuurlijk alleen de Irdeto lnb’s dan). Maar verder met de Fuba DAZ104 rail. Astra 19,2 zou eigenlijk wat omhoog moeten, maar dat is niet nodig omdat het signaal daar zeer sterk is. Voor 7e zou bik een milimeter of 7? naar beneden moeten. Ik kan de rail bv. 5 gr. knikken daar, maar dat is lastig omdat de houder dicht aan de boom moet komen en de buigstraal van de knik in de weg zal zitten. Ik den ik dat ik een houder ( heb er inmiddels 2 over) aanpas, door het gat 7 mm naar beneden uit te slijpen/vijlen en de bovenkant op te vullen met wat stevig rubber of pvc. ga dan door het gat van de M5 bevestigingsbout heen. Die kan er dan niet meer in, maar met een spanbandje er om zit het ook wel goed vast. Dat boutje moest je overigens vooral niet strak aandraaien.
Als je de lnb van de 9e gaat verplaatsen naar de 7e, dan moet deze op een afstand van 66mm h.o.h. komen staan van de 13e. Dan heb je ruimte genoeg met de lnb’s die je hebt. De 7e lnb moet 6mm lager staan dan de 13e lnb.
Dank je en jouw gegevens blijken steeds zeer betrouwbaar. Dus ga dat zo doen.

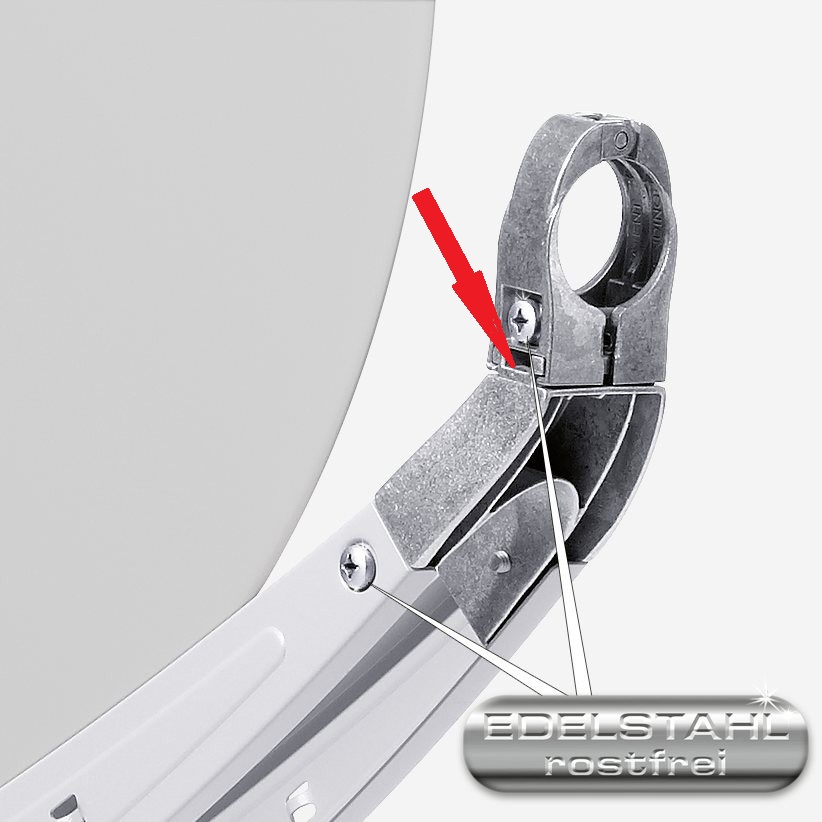

Om die 7e-lnb voldoende lager te kunnen zetten, heb je de mogelijkheid om bij het montagestuk van de rail, vanaf het midden bij de bevestigingsschroef met een smalle vijl wat weg te vijlen (zie de pijl). Dan kun je de rail al omlaag gaan buigen vlak naast de bevestigingsschroef i.p.v. helemaal er naast.
Heb de lnb houder aangepast, dan hoef ik de rail met wat er nu opzit er niet af te helen en weer op. Moet alleen nog vulstukjes maken om de lnb op zijn plaats te houden. Ga denk ik vanmiddag monteren

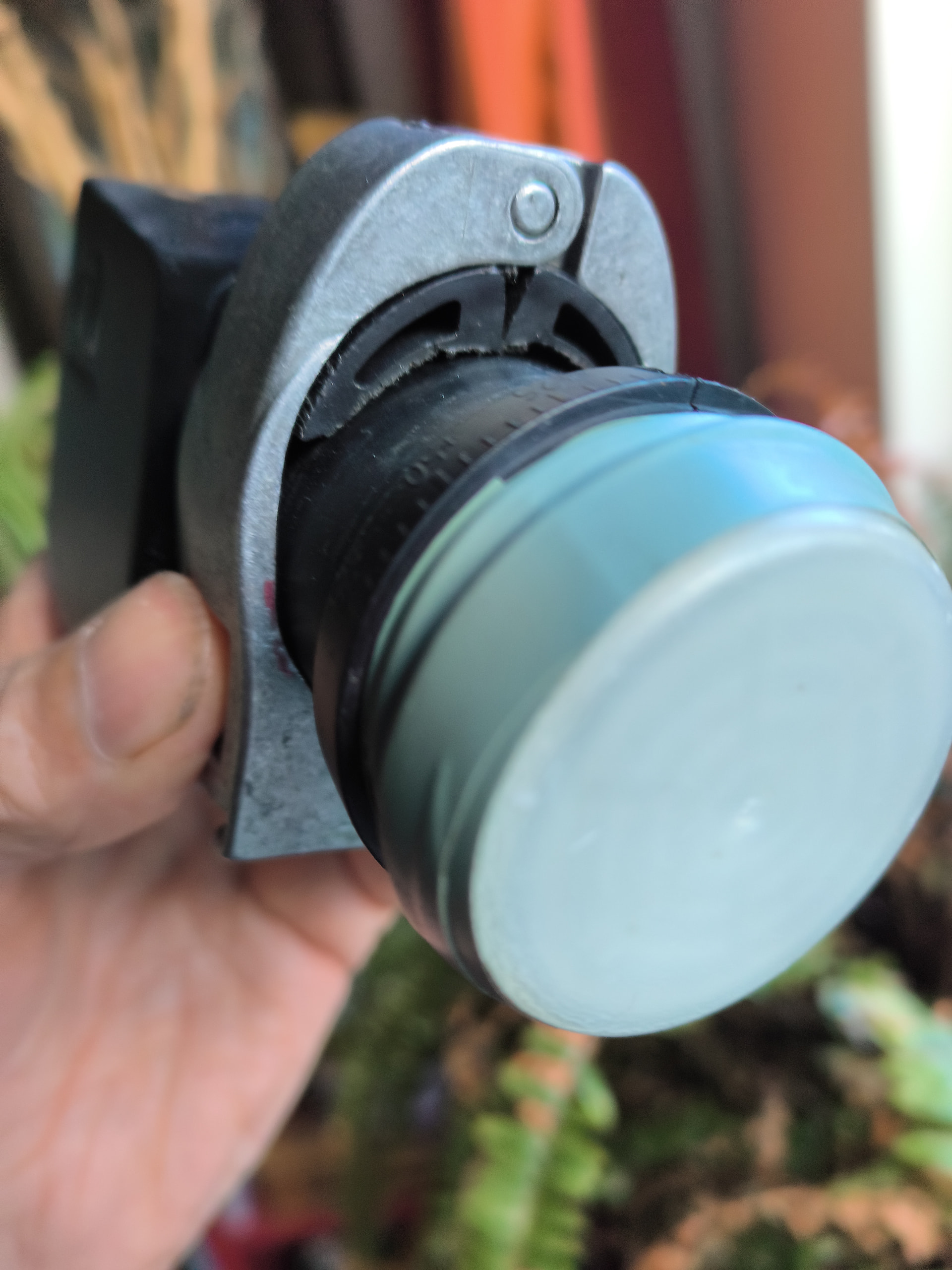

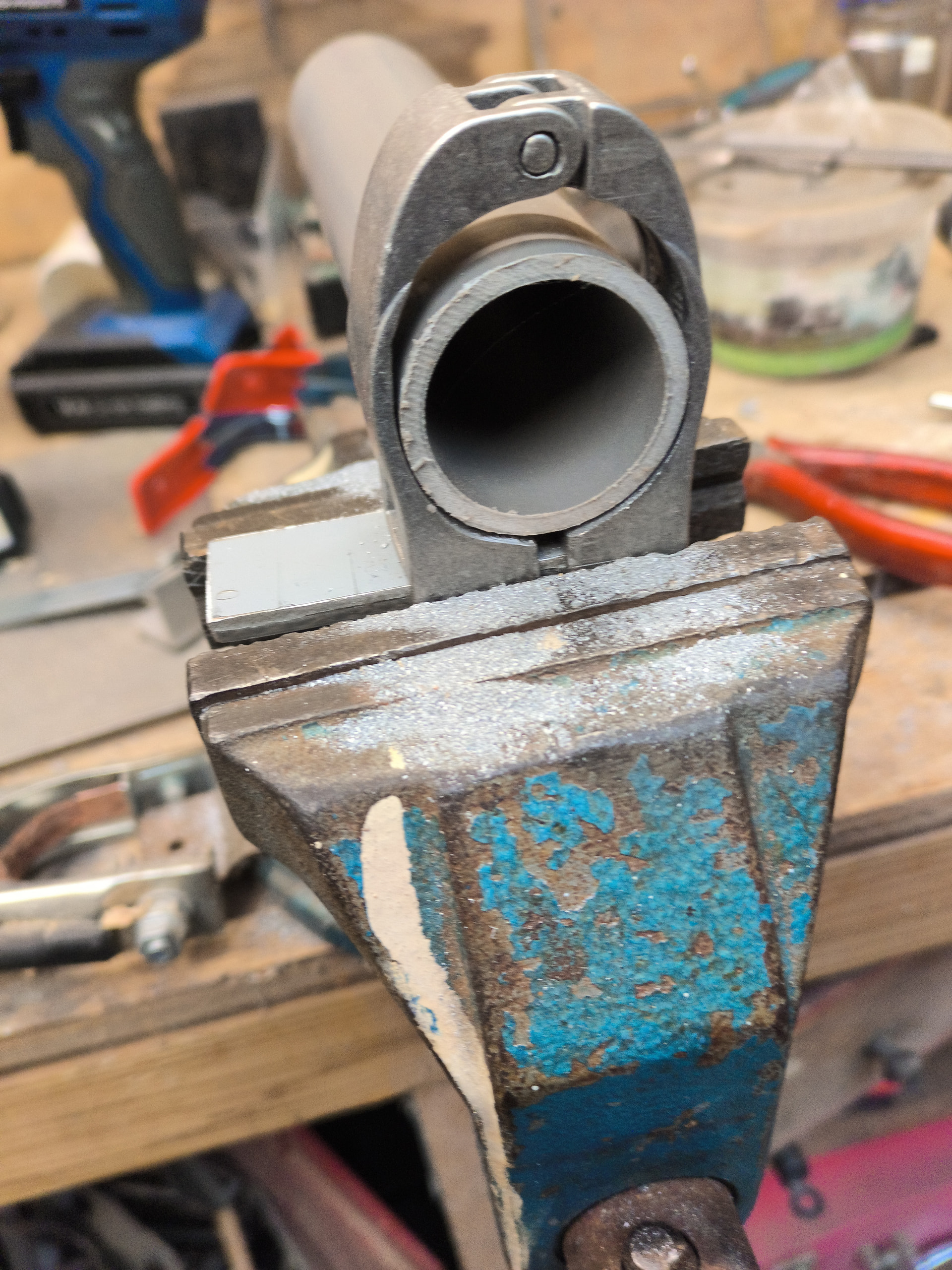

. Op de foto een pvc huis van ook 40 mm genomen als maat.

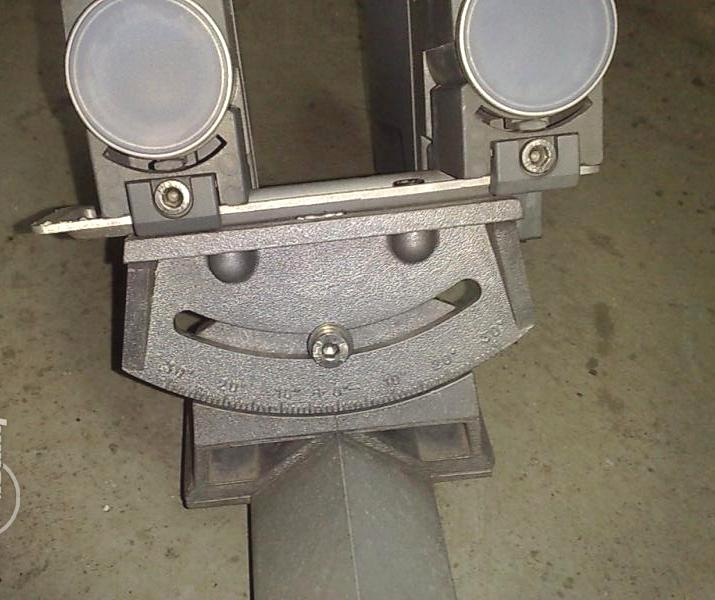

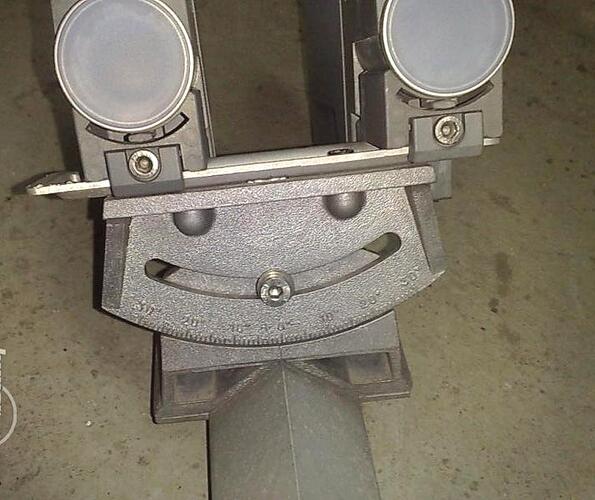

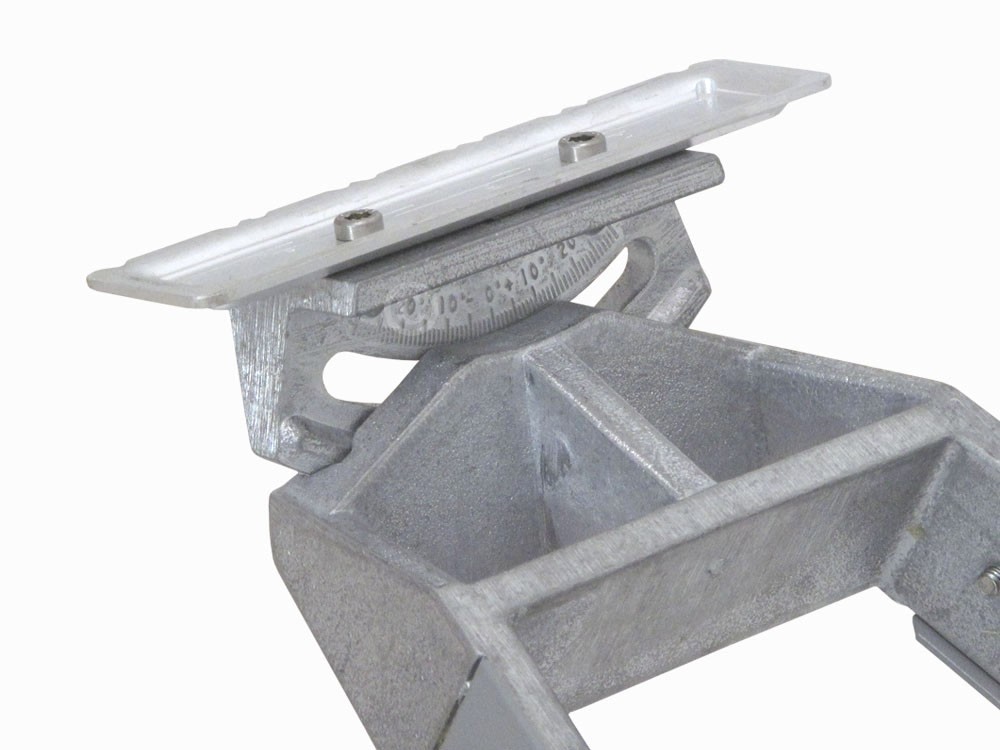

Tja, ik vind het onbegrijpelijk dat bij zon mooie en degelijke schotel als deze Fuba de schuinte van de rail niet ingesteld kan worden voor een optimale ontvangst. Dat heeft Kathrein beter voor elkaar. Zie hier hoe je bij de CAS-124 schotel de rail tot op de graad nauwkeurig kunt instellen.
Ja dat zou zo moeten zijn. Of nog beter, zoals bij de Bigsat achter de schotel bevestiging kunnen draaien. Dan draait ook de schotel mee. Maar dan nog even, ik heb de houder klaar en het gat zit nu 7,5 mm lager ( dat komt omdat met grof uitzagen ik iets te veel heb weggenomen en na zuiver rond 40 mm maken is dat zo ontstaan) Maar ik kan natuurlijk aan de onderkant een stripje van 1,5 mm plaatsen. Maar ja ik heb alweer mijn plan veranderd. Die 7e hoef ik eigenlijk niet zo nodig. Als ik daar nou de 4,9e zet dan kan ik op de Bigsat zonder problemen daar de 9e plaatsen met een Dur-Line lnb. Dus de vraag is nu welke afstand van af midden is dat op de Fuba rail, ik denk dat dat weer ca. 2 mm meer zal zijn en de afstand naar beneden is met die 7,5 mm mogelijk al meteen goed.
Hier even met een gerepareerde Inverto lnb
Als je de lnb op 4,8e gaat zetten, dan moet de h.o.h.-afstand tussen de 4,8e en 13e 90,5mm zijn aan de voorzijde gemeten en moet hij 7,9mm lager staan dan de 13e.
Ha dank je. Het is gisteren gaan regenen en vandaag is er steeds nogal wat motregen. Weet niet of ik er aan begin vandaag.
Was droog genoeg hier en dus zo gebeurd. Alles werkt.
Bijna tevreden, het gaat met vallen en opstaan. Maar wel met opstaan steeds weer wat beter. Ga toch eens bestuderen of ik de rail kan knikken ( er is met de 4,8e (volgens LyngSat 4,9e) ruimte genoeg tussen de boom en houder. Ook voor de andere kant 19,2e. Heb namelijk gezien met de elevatie van de Fuba voor de 13e in het midden dat ik eens met controleren, even naar de Astra heb gekeken en zag dat ik daar zelfs aan de 17dB kon komen. Dan is er alleen het probleem met bevestigen (er opschuiven) van de 13e lnb houder in het midden. Maar daar ik er nog steeds 1 over heb ga ik eens kijken om die aan te passen. b.v. aan de achterkant het hoekrandje wegzagen en er 2 stukjes all. kraalhoek of zo overheen te zetten met een borgschroefje. De houder kan er dus gekanteld op worden gezet en daarna geborgd aan de achterkant.

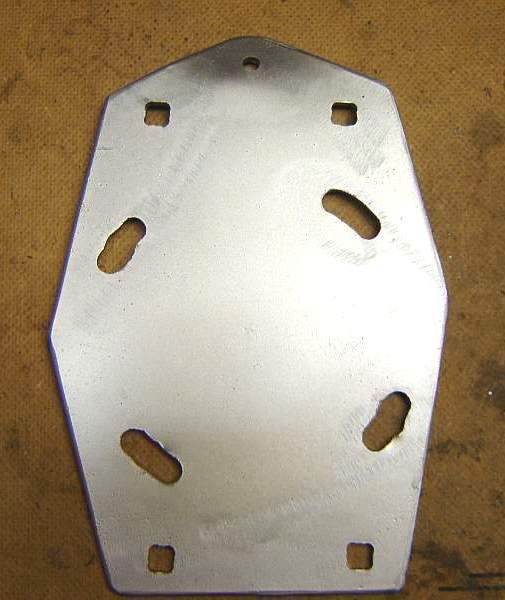

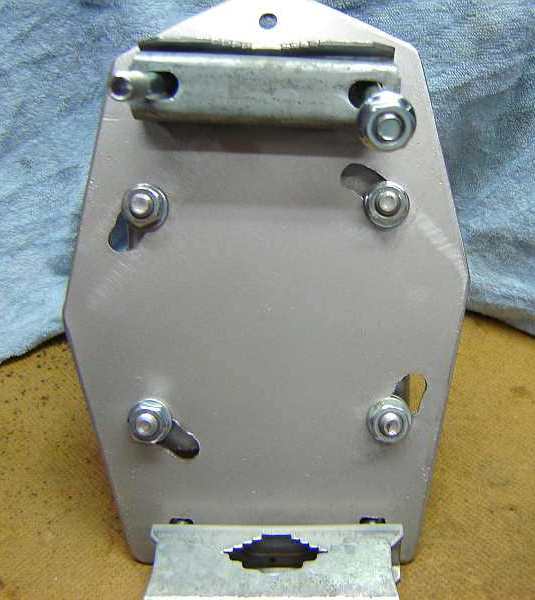

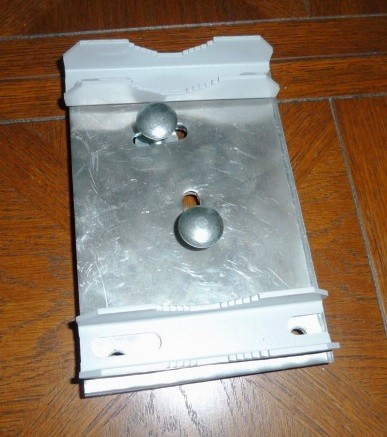

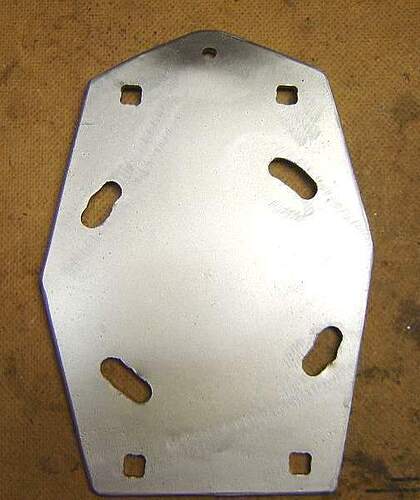

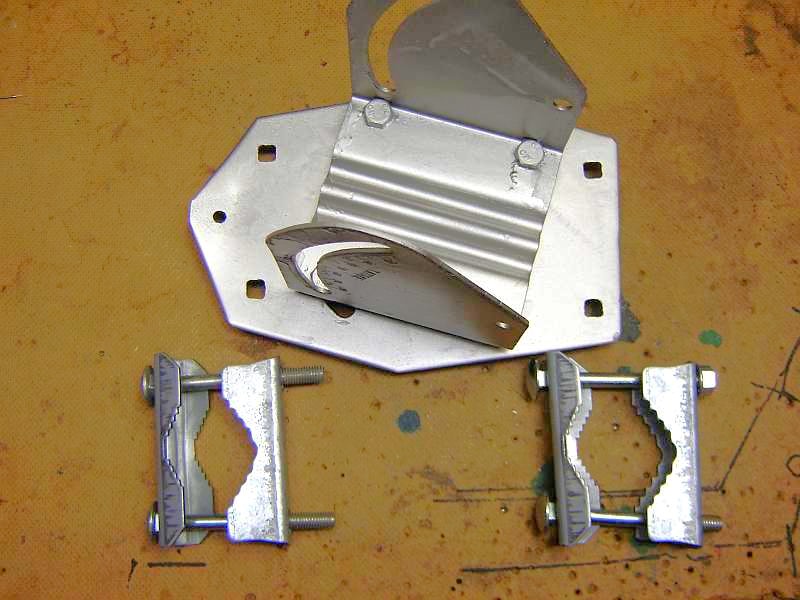

Heel veel jaren geleden (in 2013) was er iemand op dit forum die ook een Fuba schotel had en ook tegen het probleem aan liep dat de rail niet schuin te zetten was. Hij heeft toen een adapterplaat gemaakt zodat de gehele schotel gedraaid kon worden. Ik weet niet of hij toen op dit forum een beschrijving had geplaatst hoe hij dat had gedaan maar hij had wel foto’s gemaakt die ik heb bijgevoegd. Misschien heb je er wat aan.
