Beste a33
Hoe denk je nu dat ik de afstanden bereken van de lnb’s op een multirail?
Daarvoor reken ik eerst uit wat de ontvangsthoek is tussen de satellieten gezien vanaf de plek op aarde waar de schotel staat.
Als ik deze hoeken dan weet gebruik ik de brandpuntafstand van de schotel om met diezelfde hoeken de afstand van de lnb’s uit te rekenen. En wat is dan de brandpuntafstand? Dat is wat ik altijd vraag met vaak de afbeelding er bij, de afstand van het focuspunt van de lnb tot op 40% van de hoogte.
Dus niet de afstand van het focuspunt van de lnb tot aan de onderzijde van de schotel zoals RIMA beweert. Als ik die maat als brandpuntafstand zou gebruiken, zou ik toch hele verkeerde afstanden krijgen en hoe verklaar je dan dat ik al ongeveer voor 2000 mensen de lnb-afstanden naar volle tevredenheid heb uitgerekend in al die jaren.
En laten we nu even kijken of die 40% van de hoogte terug te vinden is naar de tekening waar we naar kijken:
Lijn FG deelt precies de hoek middendoor die de lijnen FA en FB maken. Dat is dus de hartlijn van de lnb.
Punt G ligt op 37% van de hoogte van lijn BA. Dat is iets minder dan de 40% die ik altijd op geef en dat heeft twee redenen.
Ten eerst is dat makkelijker opmeten want ik denk dat flink wat mensen afhaken als ik ze vraag de afstand te meten tot op 37% van de schotelhoogte.
Ten tweede komt het bijna niet voor dat een lnb op de juiste hoogte van de schotel gericht is, meestal hoger. Daarmee wordt ook de maat groter waarmee ik moet rekenen om de lnb-afstanden te berekenen. Vandaar dat ik gewoon de afstand vraag van het midden van de lnb-klem tot aan 40% van de hoogte van de schotel. Daar trek ik dan zelf dan 35mm van af om de juiste afstand te krijgen.

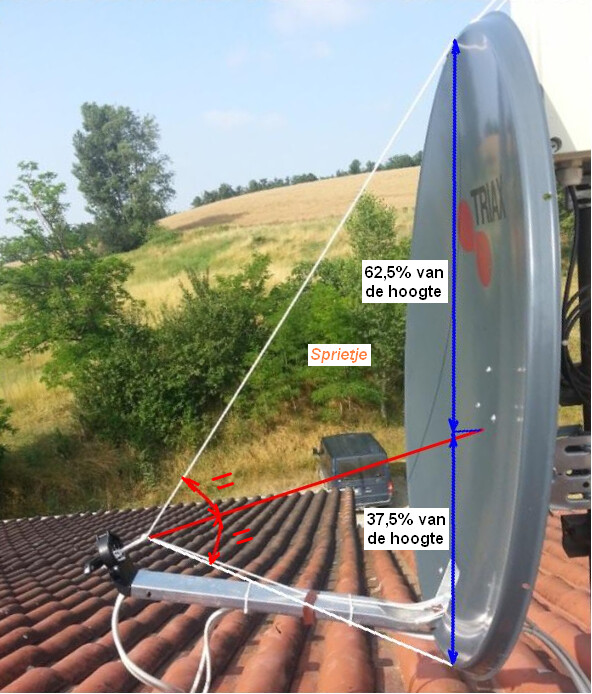

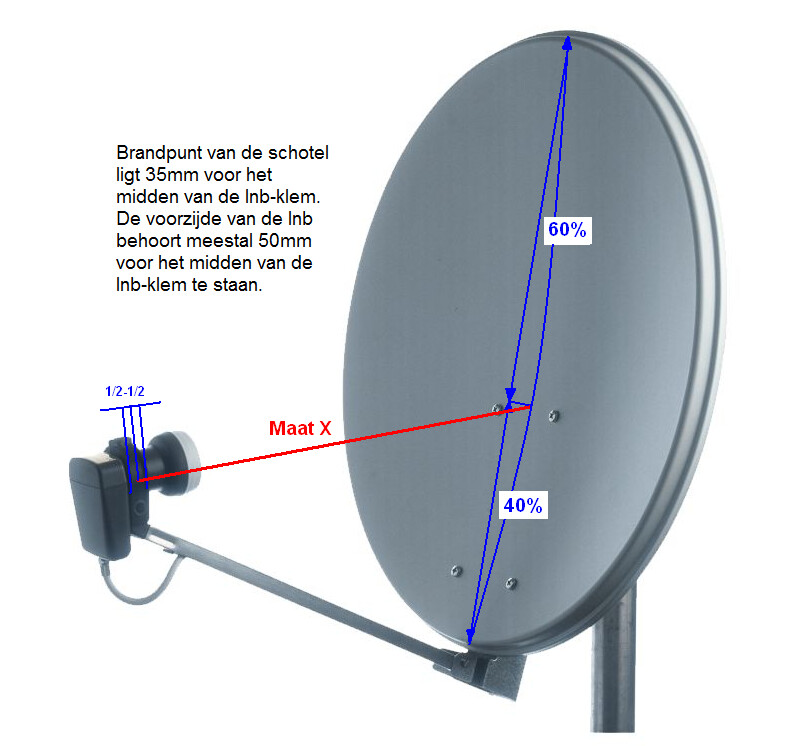

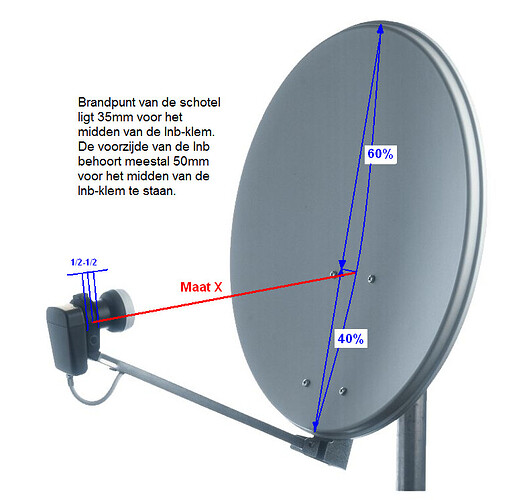

Ik voeg twee tekeningen toe, de eeste hoe het werkelijk gemeten zou moeten worden op 37,5% van de schotelhoogte, en de tweede tekening zoals ik het aan de mensen vraag als ik de schotel niet ken.
Dan jou vraag over de offset van de schotel.
Ik zeg dat de schotel een offset heeft van 19 graden.
Jij zegt dat die een offset van 26,7 graden.
Wat is nu de offsethoek van een schotel?
Dat is hoeveel graden schuin de signalen op de schotel vallen en dus ook weer door de schotel gereflecteerd worden. Dat moet je dus meten t.o.v. de voorzijde van de schotel. Het gaat dus om de hoek die lijn FG t.o.v. lijn BA maakt en dat is in die tekening 19 graden. Hoe jij aan 26,7 graden komt is me een raadsel maar ik zou zeggen, bekijk deze schotel eens tijdens de sun outage als hij op een bepaalde satelliet staat uitgericht. 100% zeker dat bij deze schotel de schaduw van de lnb onder op de schotel te zien is en dat kan nooit bij een offsethoek van 26,6 graden.

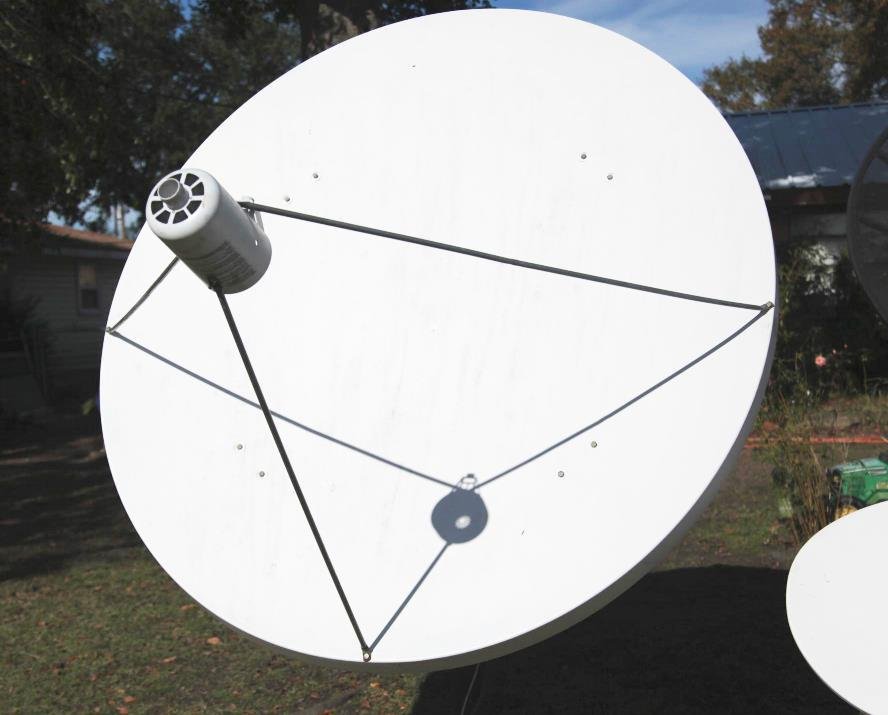

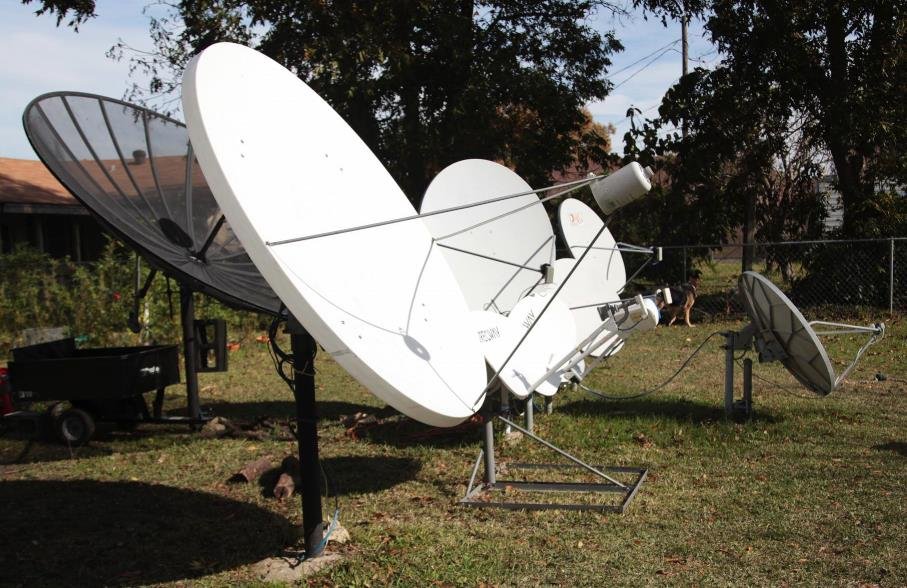

Zie wat ik bedoel in de bijlages van de Andrew180 waarbij ik niet wil zeggen dat deze foto’s genomen zijn tijdens de sun outage.
