[TF7700/7710HDPVR] Settings ITV HD

DVB-receivers
1

Om ITV HD op de TF7710/7700 te krijgen kan je niet volstaan met een transponderscan. Door de uitgehaalde trucs wordt de ontvanger op het verkeerde been gezet; zowel bij scannen van de transponder als decoderen van beeld en geluid.

Na een middagje rommelen tot het volgende resultaat gekomen. E.e.a. is een mix van zaken die elders op het Internet te vinden zijn, echter helaas niet alles bij elkaar op een pagina. Daarom hieronder een poging alles op een rijtje te zetten.

Gebruik Top Set om de instellingen naar de ontvanger te schrijven.

Voeg een transponder toe op Eurobird of Astra2 (Ik heb em hier op Astra-2 toegevoegd). De transponder instellingen zijn:

  • Frequency: 11428

  • Symbolrate: 27500

  • TP STream ID: 0

  • Polarity: Horizontal

  • Mode: Normal

  • Modulation: DVB-S

Daarna kunnen we het kanaal (TV Services) gaan toevoegen. Maar voordat we dat doen moet de Advanced mode geactiveerd worden. Ga in het menu van Top Set naar Tools / Options en vink daar Advanced Mode aan. Dit activeert de Advanced tab als je een TV Service gaat toevoegen of wijzigen.

TV Service Toevoegen (je staat op de Standard tab):

  • Name: ITV HD

  • Provider: BSkyB

  • Video PID: 3401

  • PCR PID: 3401

  • Service ID: 10510

  • Audio PID: 11594

  • PMT PID: 3400

Klik nu op de Advanced tab en maak de volgende instellingen:

  • Res. 1: 27

  • Res. 2: 1

  • APID Flag: aangevinkt

Opslaan, naar de TF sturen en draaien maar.

2

geweldig, vanavond gelijk uitproberen

3

Is dit al bij iemand gelukt? Waar kan ik Topset downloaden?

4

Origineel bericht van: TonySoprano

Is dit al bij iemand gelukt? Waar kan ik Topset downloaden?

Ja mij ;o). Op dit moment zenden ze een stilstaande plaat uit. Ze zijn eigenlijk de hele ochtend al aan het rommelen.

Top Set kan je vinden op: http://www.topfield-sat.de/SVS-WEB/topset.html
let op die URL is case sensitive

5

Werkt ook hier perfect, inderdaad stilstaand beeld.

6

Origineel bericht van: RGF van der Kolk

Werkt ook hier perfect, inderdaad stilstaand beeld.

Ja er zal wel iemand met zijn handen aan de pauzeknop gezeten hebben.

7

Ik zal wel een erg domme vraag stellen, maar hoe kan ik de topset verbinden met de TF7700HSCI en mijn PC? Moet dat weer met zo’n seriële kabel (want die aansluiting heb ik dus niet!) of met een een usb stick overzetten net zoals dat je dat met de firmware doet? Of met een usb kabel? Maar wat voor usb kabel dan?

8

Origineel bericht van: TonySoprano

Ik zal wel een erg domme vraag stellen, maar hoe kan ik de topset verbinden met de TF7700HSCI en mijn PC? Moet dat weer met zo’n seriële kabel (want die aansluiting heb ik dus niet!) of met een een usb stick overzetten net zoals dat je dat met de firmware doet? Of met een usb kabel? Maar wat voor usb kabel dan?

seriële kabel

9

Origineel bericht van: TonySoprano

Ik zal wel een erg domme vraag stellen, maar hoe kan ik de topset verbinden met de TF7700HSCI en mijn PC? Moet dat weer met zo’n seriële kabel (want die aansluiting heb ik dus niet!) of met een een usb stick overzetten net zoals dat je dat met de firmware doet? Of met een usb kabel? Maar wat voor usb kabel dan?

Let je er wel op dat je niet een normaal seriel kabel haal, want die werk niet..je met een R232 kabel een zogenaamde nulmodem kabe!

10

Klopt, zie ook de Topfield FAQ alhier bovenaan, alles usb-serieel uitgetest met oplossingen.

11

Geluid had ik al, maar door die geavanceerde getalletjes en APID (wat betekenen die eigenlijk?) is het beeld er nu ook . Thnx!

12

Origineel bericht van: DTE

Origineel bericht van: RGF van der Kolk

Werkt ook hier perfect, inderdaad stilstaand beeld.

Ja er zal wel iemand met zijn handen aan de pauzeknop gezeten hebben.

Momenteel gekleurde balken en 1Khz toon. Kom maar op met die uitzendingen.

13

Waar zit die advanced tab???

14

Ik heb vanmiddag wat beelden vanuit de lucht gezien. Superstrak.

Daarna begon er een serie waarvan ik niet de indruk had dat dat HD was.

Aan DTE de hartelijke dank voor de goede uitleg.

15

Origineel bericht van: WPW

Waar zit die advanced tab???

tools >> options , rechts onder language, advanced aanvinken.

bij dubbel klik op een zender komt er bij edit tv service een extra tab tevoorschijn

16

Jaaaaaaa gevonden

Ook voor de 7700hsci beeld en geluid!

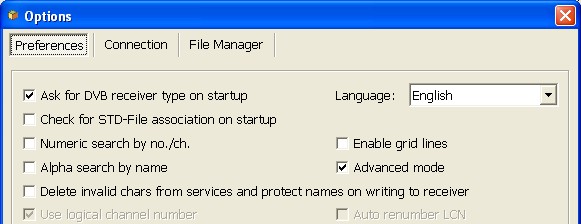

Hiero in options:

post-23894-1318259762,2739.jpg581×224 33.6 KB

17

Hallo DTE,

Ik heb zojuist Top Set 2 gedownload, maar ik kan nergens iets invullen.

Wat moet ik doen om mijn Topfield 7700HD PVR op ITV HD te krijgen?

Ik heb ook geen nulmodem kabel, maar een kennis kan mij er wel een lenen.

Zou je mij iets wijzer kunnen maken?

Hartelijk dank al vast.

Arnold

18

Hallo Arnold,

Het handigst is om eerst je huidige kanalen te lezen vanuit je TF met Top Set en die op te slaan. Ik zet zelf altijd even de datum in de naam van het bestand, das handig als je eens een versie terug wil. Dan kan je de lijst gaan aanpassen zoals hiervoor aangegeven (zie de eerste posting in dit topic, die lijkt mij duidelijk, vergeet niet de advanced mode aan te zetten).

Om Top Set te kunnen gebruiken moet je serieel aansluiten op je TF met een nulmodem kabel met aan beide kanten een DB9 stekker.

19

Kleine toevoeging, gister gelijk even een kleine opname gedaan van 5 min. goed gelukt alleen helaas geluid en geen beeld jammer jammer !!

Hopen maar dat ze zondag weer 1 op 1 lopen met ITV 1

FORMULE 1 Monaco HD !!!

20

Bij mij begint de TF niet eens met opnemen en er is ook geen timeshift. Nou boeit me dat niet zo eigenlijk, maar wel weer een leuke uitdaging om aan te gaan om dat voor elkaar te krijgen, want nu ITV HD prima beeld en geluid geeft was de lol er eigenlijk al weer een beetje af…
