second opinion gevraagd over defecte dreambox DM920

De rokende soldeerbout
1

Ik kreeg een defecte DM920 in handen, die klaarblijkelijk al eens bij een reparateur geweest is: Een vierkant IC was er los bijgevoegd.

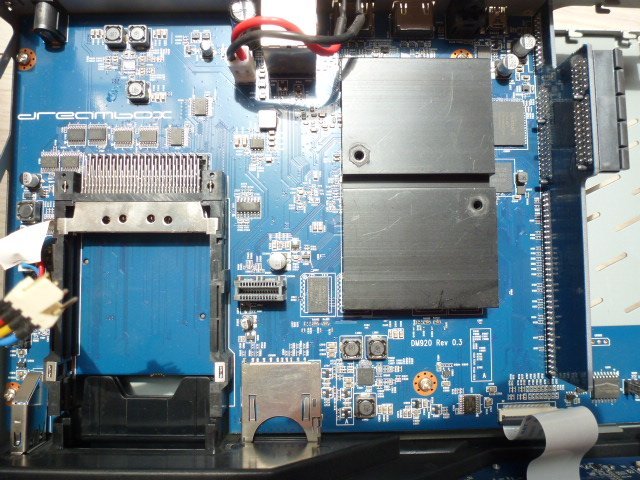

Hele printplaat ziet er zo uit:

P1020728.JPG.29c0856242907ea1428d752e290cafb5.JPG640×480 90.9 KB

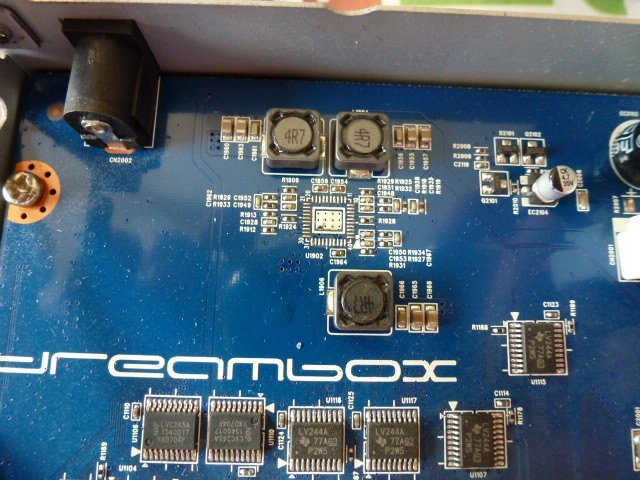

Ik dacht eerst dat dat IC van links beneden op de foto vandaan kwam:

P1020726.JPG.4fe57c34ef799eed16e419f8ae028d6e.JPG640×480 52.1 KB

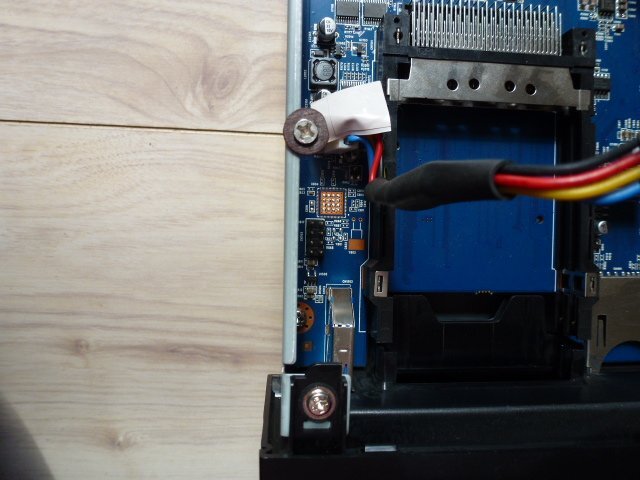

Maar ik vond ergens op sat4all een andere foto van de DM920 waar die plek er net zo uitzag, en vond toen een plek linksboven op de foto waar die IC vandaan lijkt te komen:

P1020733.JPG.d95e3830129877b3a4ff09a054632a34.JPG640×480 84.4 KB

Je ziet daar op de printplaat ook nog de resten van een soort vloeistof/flux?, lijkt het.

Als ik 'm zelf opstartte, kreeg ik een rode LED, en kon niet in de rescue mode geraken.

Andere voeding maakte niks uit, ook met de tuner eruit geen verandering.

Ik heb verder geen ervaring met dit apparaat (of andere linux?-apparaten).

Ik vermoed dus dat dit moederbord einde oefening is, temeer ook omdat reparaties op dit soort miniatuurnivo veel te hoog gegrepen zijn voor mij.

Maar ik dacht: nog even een second opinion vragen of de specialisten hier dat ook zo zien.

Ik heb helaas geen idee van de bevindingen van de eerdere reparateur, en weet ook niet wie dat was.

Ik begrijp dat dreambox inmiddels failliet is gegaan, zodat een nieuw moederbord kopen ook geen optie is…

Dus mijn vraag is: lijkt dit inderdaad een te complex probleem, om nog te willen repareren?

Groet,

A33

2

heb je hem ook al eens aan de comport gehangen.. en probeer dit eens

Je kunt de Dreambox 920 niet rechtstreeks flashen via de COM/seriële poort met oudere tools zoals DreamUp. In plaats daarvan fungeert de mini-USB-servicepoort op de DM920 als een virtuele COM-poort , waarmee je de box in ** de herstelmodus** kunt zetten zodat je hem via je webbrowser kunt flashen. [1, 2, 3]

Vereisten

  • Een mini-USB-kabel
  • Een pc met Windows
  • De juiste Dreambox VCP (Virtual COM Port) drivers
  • Een terminalprogramma (bijvoorbeeld PuTTY )
  • Uw gewenste .tar.xzof .binfirmware-image

Stapsgewijze handleiding

1. Installeer de stuurprogramma’s en maak verbinding.

  1. Download en installeer de Silicon Labs CP210x VCP-stuurprogramma’s .
  2. Schakel je Dreambox uit met de schakelaar aan de achterkant.
  3. Sluit de mini-USB-kabel van de SERVICE- poort aan de achterkant van de Dreambox aan op een USB-poort van uw pc. [1]

2. Identificeer de COM-poort

  1. Open Apparaatbeheer van Windows .
  2. Vouw de sectie Poorten (COM & LPT) uit.
  3. Zoek naar Silicon Labs CP210x USB naar UART-brug en noteer de toegewezen COM-poort (bijv. COM3). [1]

3. Ga naar de reddingsmodus

  1. Open je terminalprogramma (bijvoorbeeld PuTTY) en selecteer het verbindingstype ‘Serieel’ .
  2. Voer de gevonden COM-poort in (bijv. COM3) en stel de snelheid in op 115200. Klik op Openen .
  3. Schakel de Dreambox in met de aan/uit-schakelaar aan de achterkant.
  4. De terminal toont het opstartproces. Zodra dit is voltooid, bevindt de Dreambox zich in de herstelmodus (deze modus kunt u ook activeren door de aanraakgevoelige aan/uit-knop aan de voorkant ingedrukt te houden tijdens het inschakelen). [1, 2, 3, 4, 5]

4. Flits de afbeelding

  1. Wanneer de Dreambox opstart in de herstelmodus, verschijnt het IP-adres op het LCD-scherm aan de voorzijde.
  2. Open een webbrowser op uw pc en typ het volgende http://<IP-address-of-your-Dreambox>in de adresbalk:
  3. De Dreambox WebControl- pagina wordt geopend. Klik op Firmware-upgrade .
  4. Klik op Bladeren , selecteer de gedownloade firmware-image en klik op Flashen .
  5. Wacht tot het proces 100% voltooid is en herstart je computer. [1]
1 like
3

Aan de componenten rondom dit IC is af te leiden dat het een spanningsregelaar betreft.

Als dat IC ontbreekt, zal er geen spanning zijn voor een deel van de ontvanger.

Mooie handleiding. Zonde helaas van je inspanningen, maar zonder dat IC zal flashen niet lukken.

4

Zojuist, Old Satterhand zei:

Aan de componenten rondom dit IC is af te leiden dat het een spanningsregelaar betreft.

Als dat IC ontbreekt, zal er geen spanning zijn voor een deel van de ontvanger.

Mooie handleiding. Zonde helaas van je inspanningen, maar zonder dat IC zal flashen niet lukken.

Ze hadden al zeker niet aan moeten gaan sleutelen

1 like
5

Wat staat er op de IC?

6

Bedankt alvast voor jullie hulp.

Vermoedelijk dus een spanningsregelaar-IC?
Ik vraag me dan af:

  • is die vanzelf losgekomen?
  • is die kapotgegaan, uit zichzelf? En door de reparateur losgesoldeerd, maar niet vervangen?
  • is die kapotgegaan, omdat er ergens anders iets defect is, wat door de reparateur niet gerepareerd kon worden (of niet gevonden is)?

Is dit IC bij de DM920 een bekende oorzaak van defecten?

Wat ik kan zien op de IC, met een loupe, maar het blijft lastig te zien dus ik kan er iets naast zitten:
TPS of IPS
65251 of 65751
TL 59LG2 of 59IG2 of 4 ipv 5
ARRO G4

Er zit een vergelijkbaar circuitje op het moederbord, zie ik, met 3 van die 4R7 (weerstanden?).
Daar ontcijfer ik op de chip (beter te lezen!):
T. S
65251
TI EBI G2 maar die E kan ook wat anders zijn
CL10 G4

Groet,
A33

7

Er brand nog een rode LED zei je

Klopt dat. En heeft er iemand een onderdeel uitgehaald

8

1 uur geleden, smetje limb.BE zei:

Er brand nog een rode LED zei je

Klopt dat. En heeft er iemand een onderdeel uitgehaald

Ja, de rode LED brandt.

En ja, dat vierkante IC-tje dat er los was bijgevoegd, is vermoedelijk van de printplaat losgesoldeerd.

9

Het nadeel is dat er geen publieke schema’s bekend zijn… Het lijkt om een Power Control chip of erger en EC chip te zijn. Een Power Control chip is door een type-gelijke te vervangen, een EC chip moet eerst nog worden geprogrammeerd en daar heb je de originele code voor nodig (uitlezen uit een werkende DM920 met een EC chip reader)…

Maar eerst de omliggende componenten controleren! Die chips gaan niet zomaar kapot!

Zonder reparatie kan de box ofwel in de kliko óf proberen een nieuw mainboard te krijgen..

10
  1. TPS 65251 is een chip van Texas Instruments en wordt in de voeding gebruikt. Kost 4 euro.

Maar je moet eerst weten waarom deze kapot ging of gewoon de gok wagen. Microscoop en hete lucht station zijn wel handig..

11

Je zou de spanning(en) ook op een andere manier kunnen maken.

Of ?

12

of is er nog iemand die een dreambox 920 heeft

en foto"s zou willen maken van zijn mainboard

13

Dat wil ik vanavond wel even doen.

1 like
14

dat IC zit op die plek maar dan heb je een speciaal soldeerstation nodig om die er terug in te solderen.Zie je netjes op de foto

15

Bij een dergelijke reparatie gebruiken ze hete lucht pistolen en een speciaal vloeimiddel.

Er zijn mensen die dat allemaal hebben en kunnen. Een NAS van mij hebben ze ook op die manier een nieuwe Intel dualcore erop gesoldeerd.

Maar de grote vraag is of die bijgeleverde IC ook een nieuwe is die functioneert?

Wat zegt de verkoper er over?

16

Idd. Ik heb al het gereedschap ervoor. Hete lucht , super stereoscope enzo. Maar om zo’n oude box nog te repareren…lijkt mij niet meer de moeite.

17

hangt er vanaf of die chip nog goed is en hoeveel die nieuw kost.Als je toch het materiaal hebt dan is een paar euro mss goed en kan je hem alsnog verkopen.Heb van mijn 2 dream 500 nog 50 euro gehad vanuit afrika missie.Idem met 2 herstelde vu+ duo2 waar het amper wat condensatoren (kost 4.5 euro samen) koste en paar liefhebbers zeer blij gemaakt ermee voor een aangenaam prijsje waarmee de kost deels betaald was van een duo4K SE

1 like
18

Is er een schema voor handen ?
Dan eens zien wat voor spanning(en) dat IC-tje produceert en dan die spanningen met een externe voedeing er op zetten en dan zien of het apparaat werkt.

Het voedings IC-tje kan stuk zijn gegaan door te weinig koeling, dat komt vaker voor, een koelvinnetje er op plakken (ja, met de juiste lijm) kan dat voorkomen.

19

20 uren geleden, moonchild zei:

  1. TPS 65251 is een chip van Texas Instruments en wordt in de voeding gebruikt. Kost 4 euro.

Maar je moet eerst weten waarom deze kapot ging of gewoon de gok wagen. Microscoop en hete lucht station zijn wel handig..

Bedankt voor het uitzoeken.

Het is inderdaad een spanningsregelaar. Om precies te zijn een 3-voudige stepdown (buck) converter, incl. power FETs.

Die verzorgt naar grote waarschijnlijkheid de zeer lage spanningen voor het IC (SOC) dat schuilgaat onder het dichtstbijzijnde zwarte koelblok.

Een zelfde schakeling is te zien aan de andere kant van het MB, voor de 2e SOC.

Omdat het IC keurig is uit gesoldeerd, kan een nieuw IC eenvoudig met een soldeerbout met een mespunt worden vast gesoldeerd.

Daar is geen hot air station voor nodig. Handleidingen zijn te vinden op het internet.

Maar ik zou daar niet aan beginnen. De kans dat dit IC de oorzaak is van de defecte ontvanger acht ik minimaal.

De kans is veel groter dat de COC zelf defect is geraakt.

20

https://jb8a8f8.com/support/index.php?threads/dm920-facts-and-info.458/
