In het huis van mijn ouders zitten in de kozijnen electronisch bestuurde ventilatieroosters van het merk Alusta. Dat merk is inmiddels failliet en het centrale besturingsysteem is zo ‘buggy’ als de pest.
Dit wil ik vervangen door een domoticasysteem (Home Assistant). Het huidige systeem werkt als volgt:
De roosters worden (op een of andere manier) bestuurd vanuit de centrale unit. Tevens worden de roosters in de ‘auto’ stand bestuurd door analoge Co2 sensoren die als het rooster in die stand staat, het rooster automatisch opent en sluit op basis van de hoeveelheid Co2 in de lucht.
De roosters beschikken over een RJ12 en een RJ45 connector. De centrale unit wordt aangesloten op de RJ45, de Co2 sensor op de RJ12.
Als ik op PIN 3+8 van RJ45 in de roosters 12v AC zet (de originele voeding van het centrale besturingssysteem) dan starten de roosters en lopen ze eenmalig naar hun begin en eindpunt (kalibratie) en daarna veranderd de LED naar ‘gereed’. Ik kan dan met de afstandsbediening de roosters open, midden, gesloten en auto schakelen.
De analoge Co2 sensoren hebben de volgende aansluiting:
1 ~
2 gnd
3 nc
4 nc
5 analoog signaal (het lijkt een 0,5 tot 4,5 volt signaal te zijn, in ieder geval hoe hoger de concentratie Co2, hoe lager het voltage)
6 ~

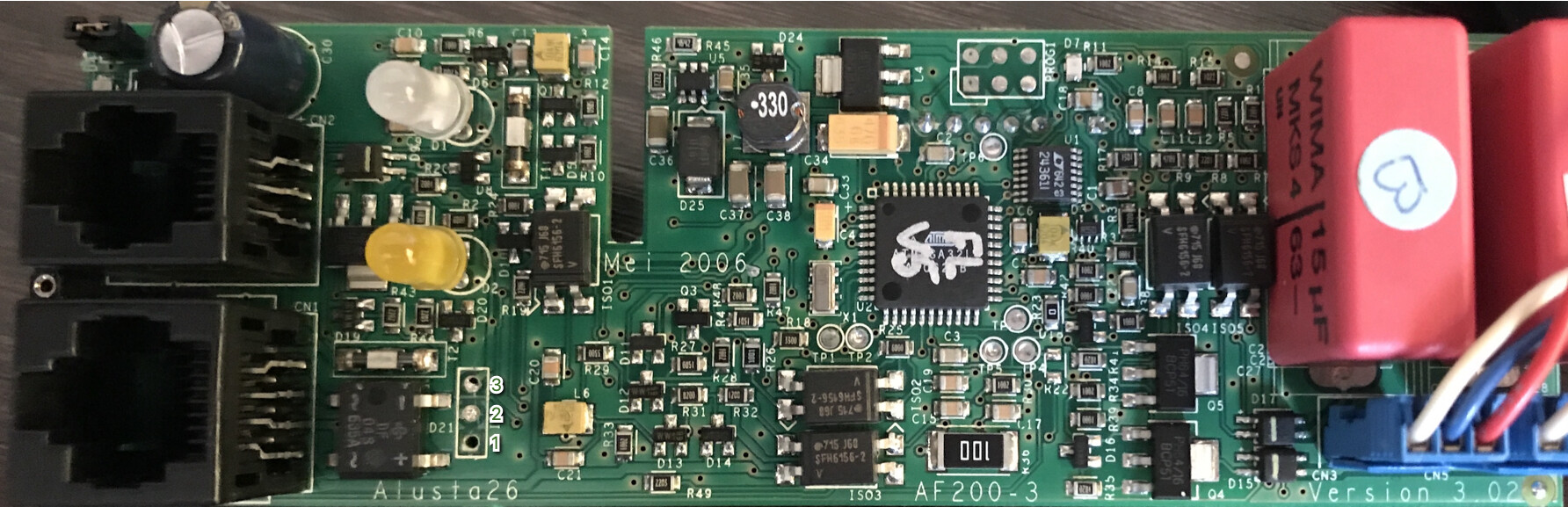

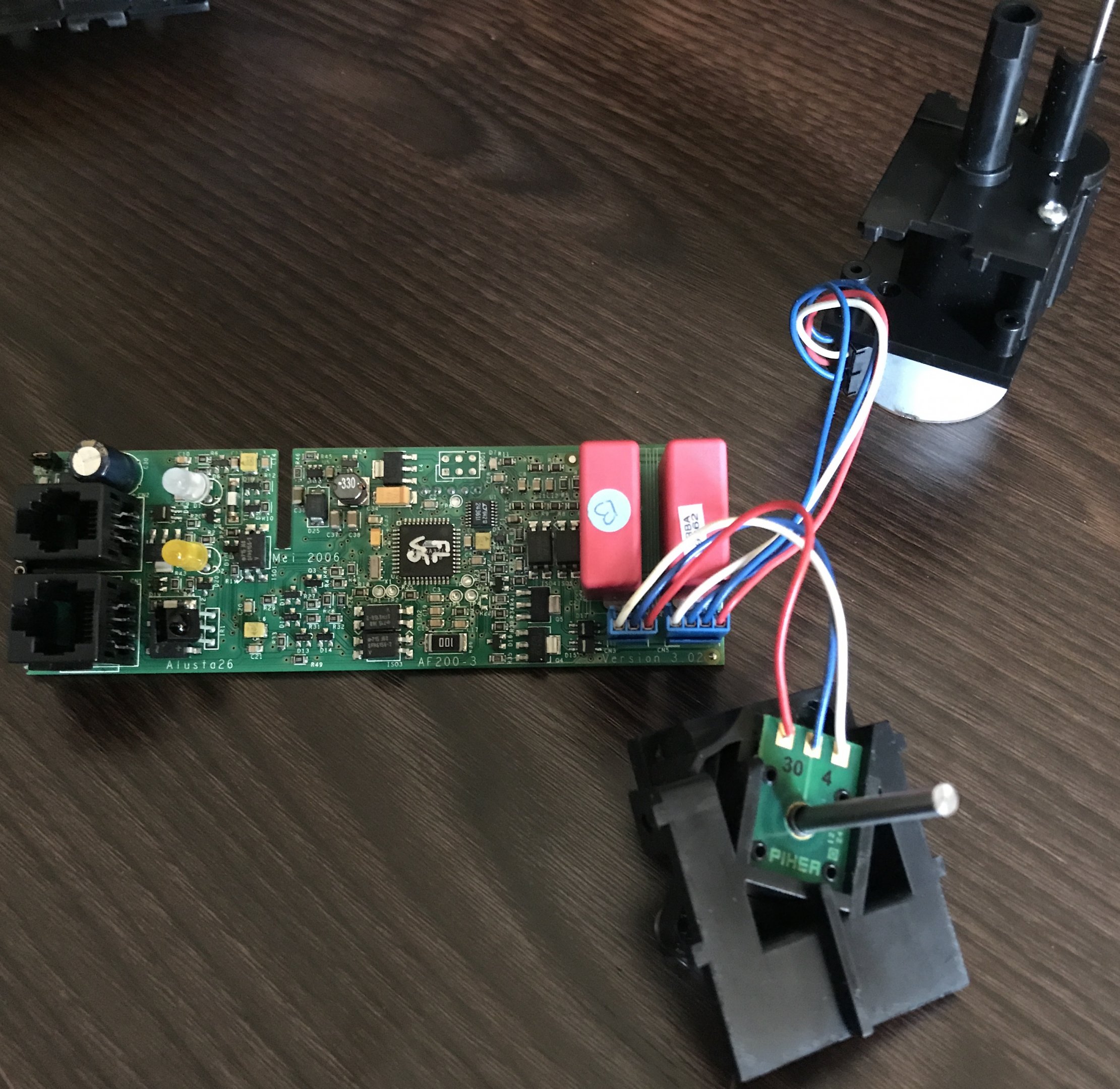

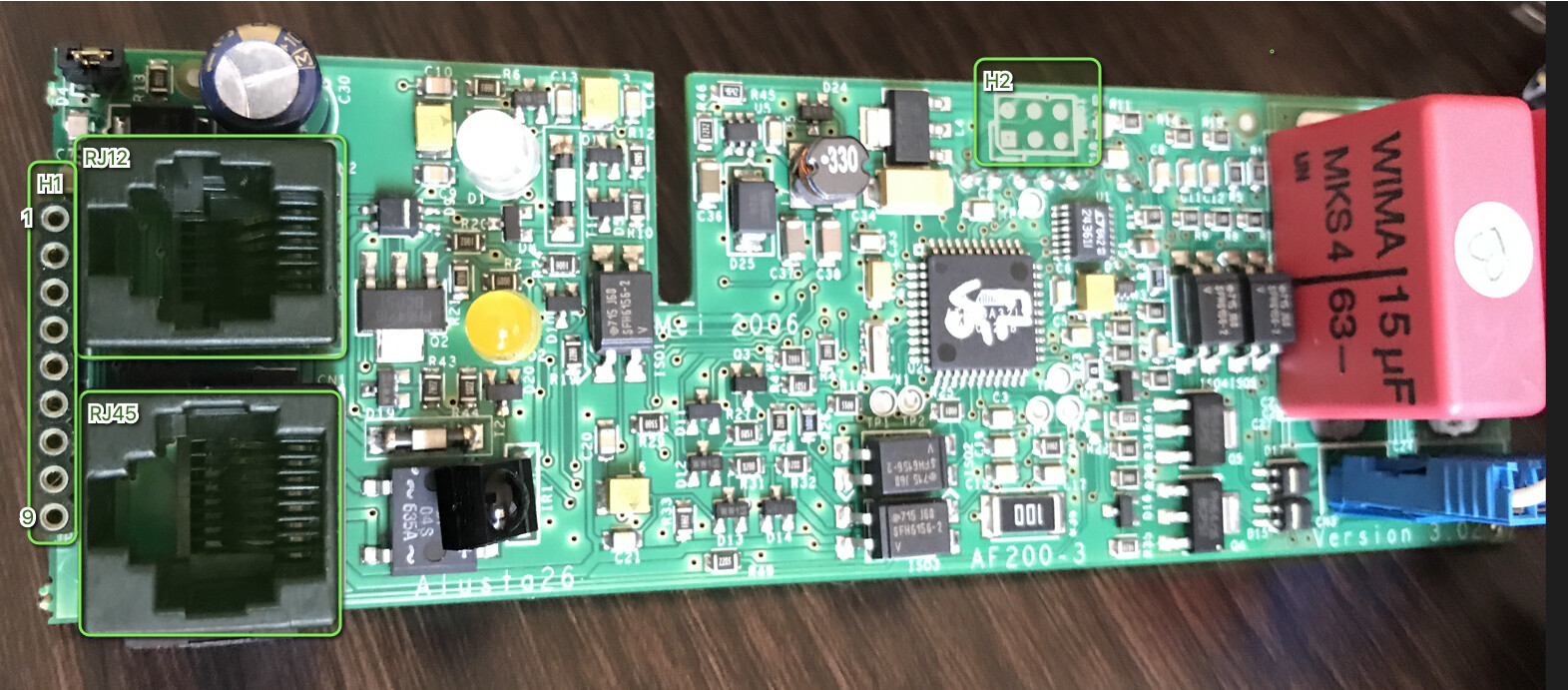

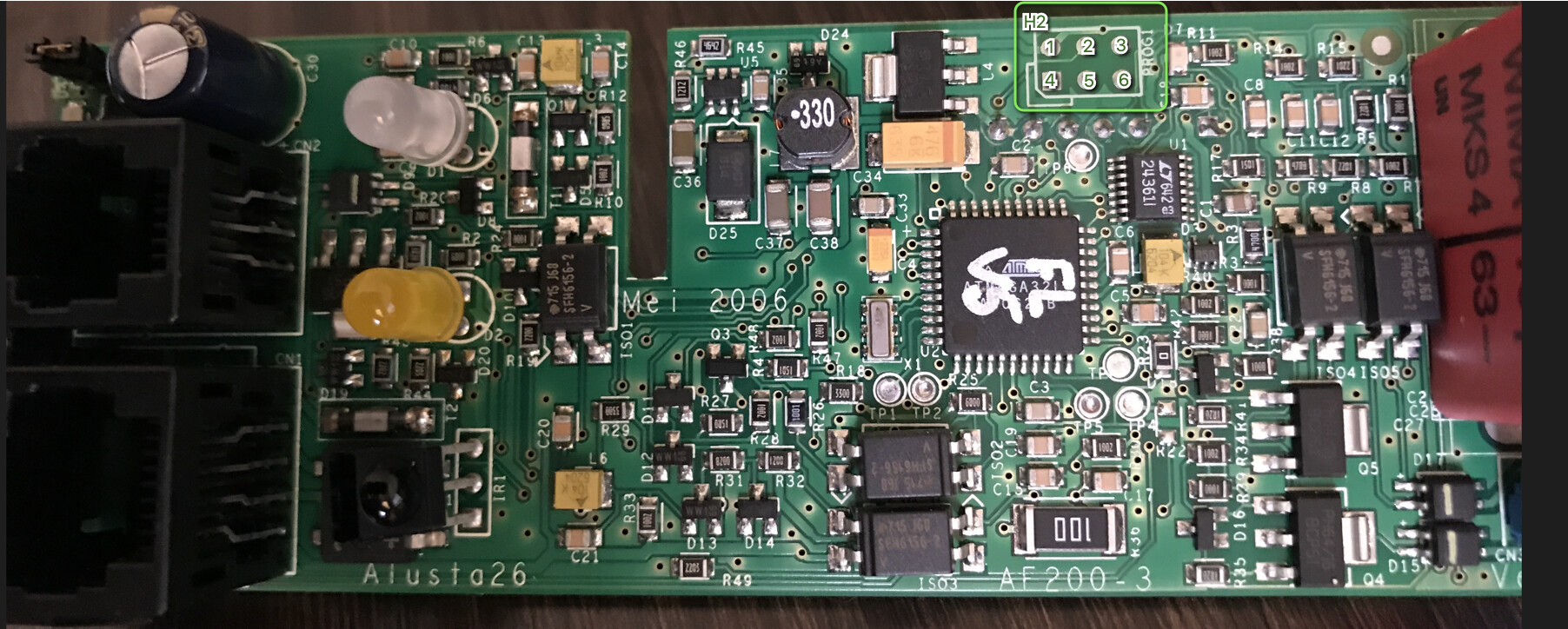

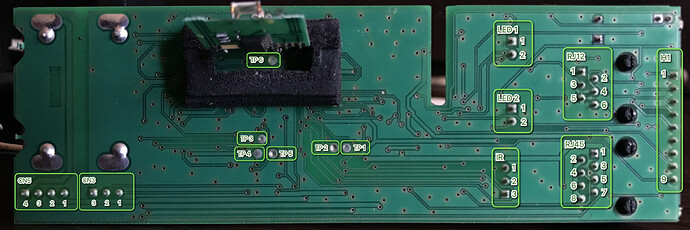

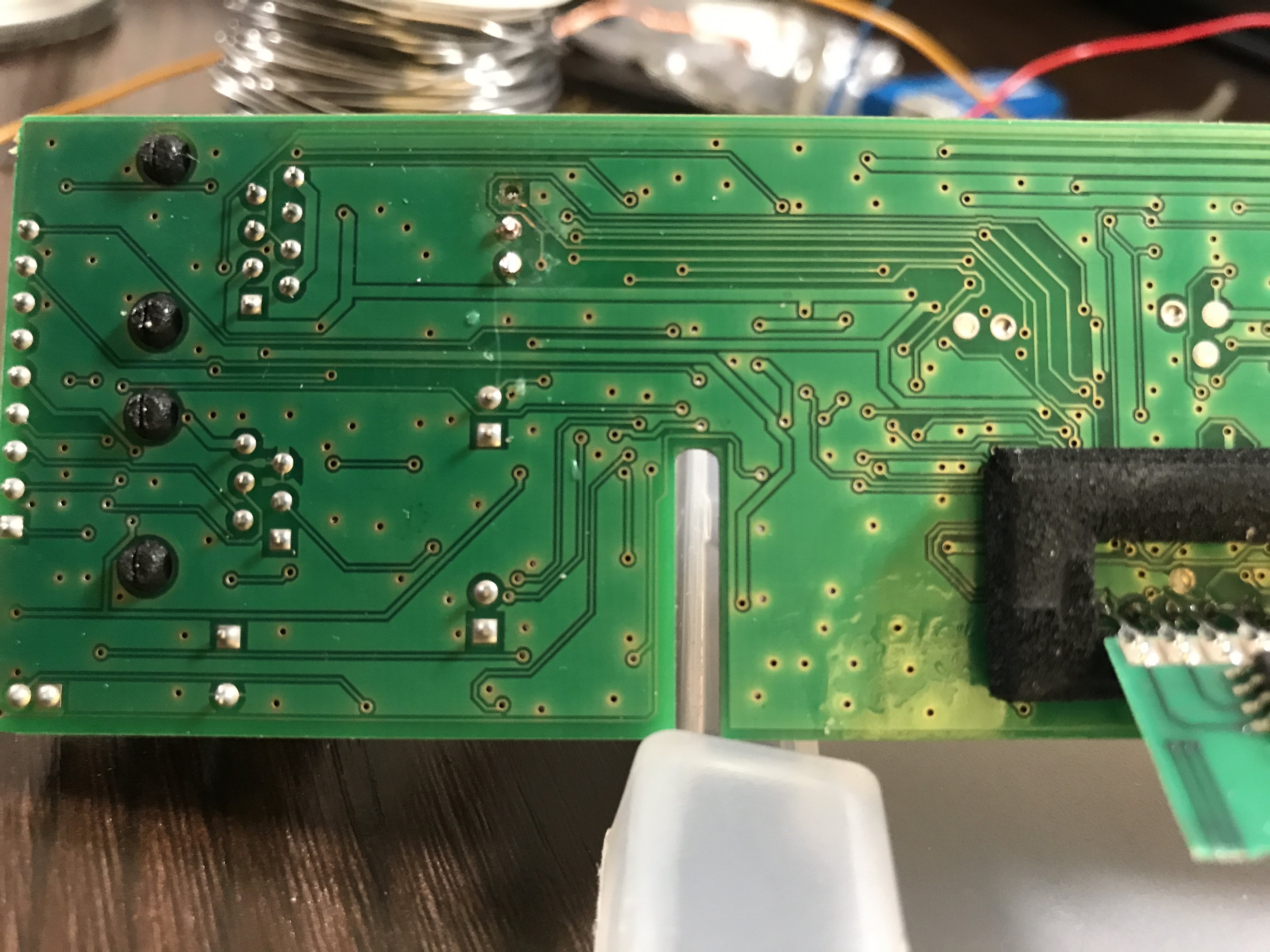

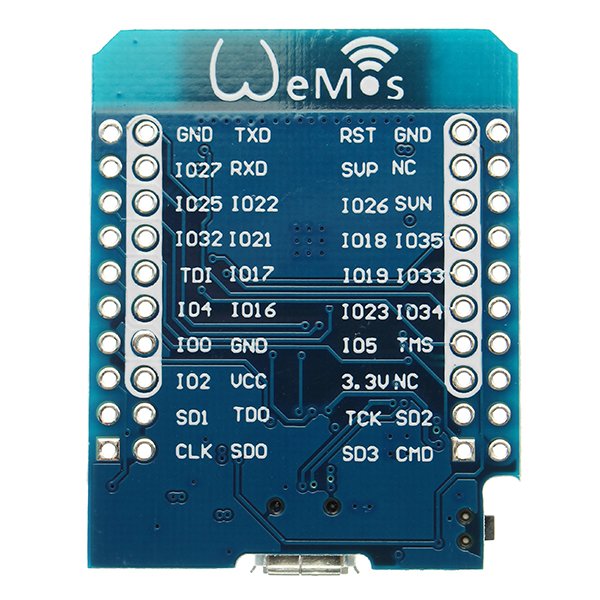

Ik wil nu eigenlijk bekijken of ik de roosters met een ESP32 of ESP8266 (arduino) kan besturen. In de roosters zelfs zit een ATmega32, een circuit om 12v AC om te zetten naar 12v DC, 3,3v DC en 5v DC. Verder een IR ontvanger, 2 LEDS, een 12v DC motortje en een analoge end-stop sensor.

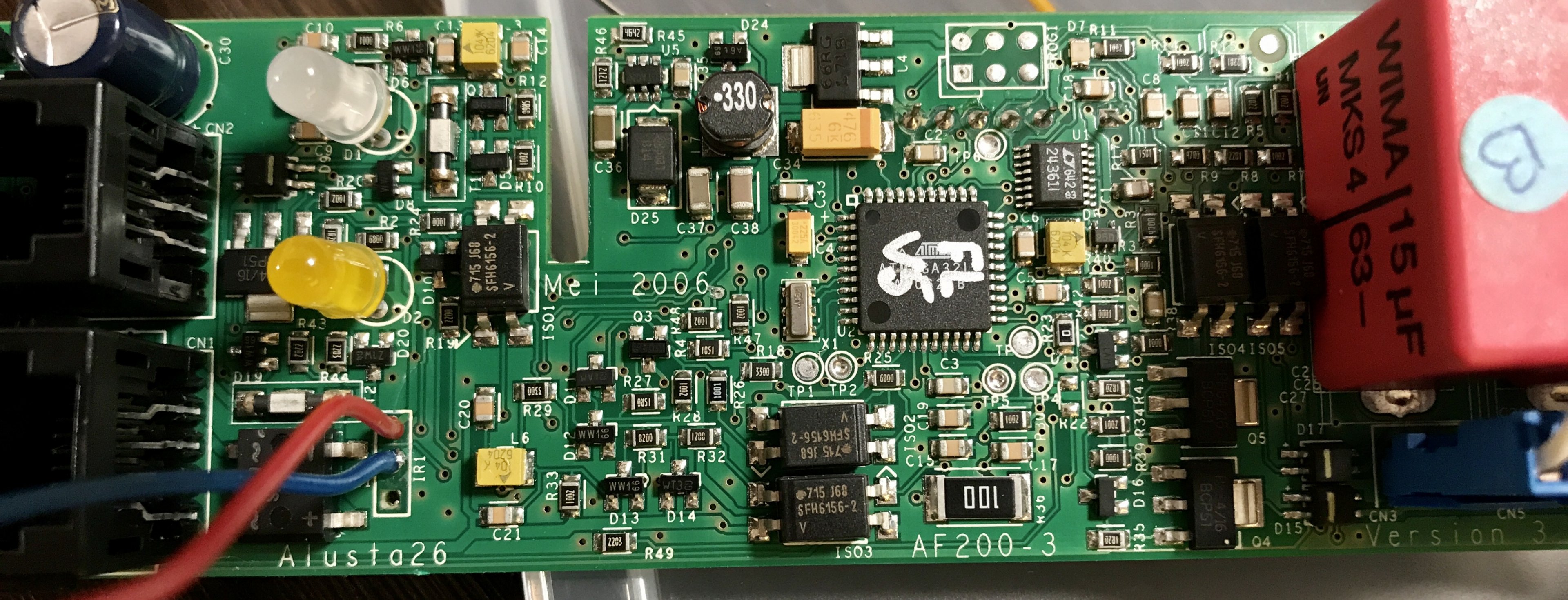

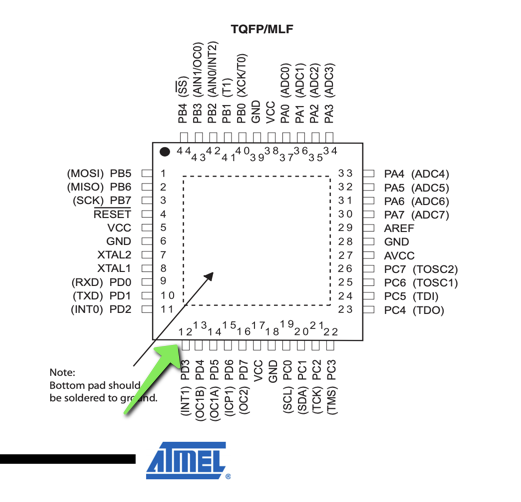

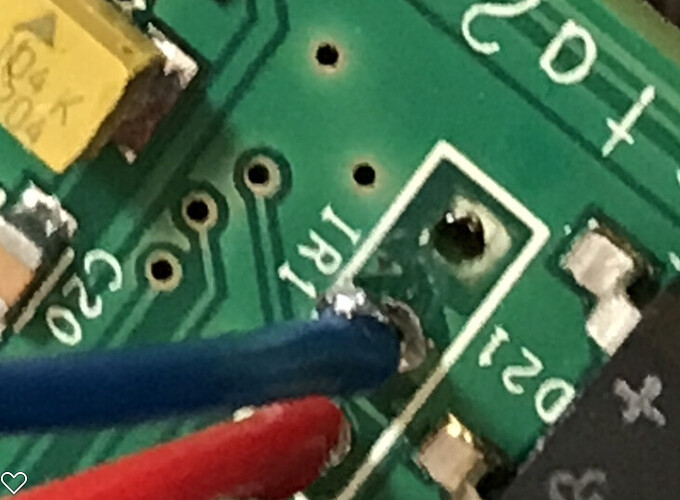

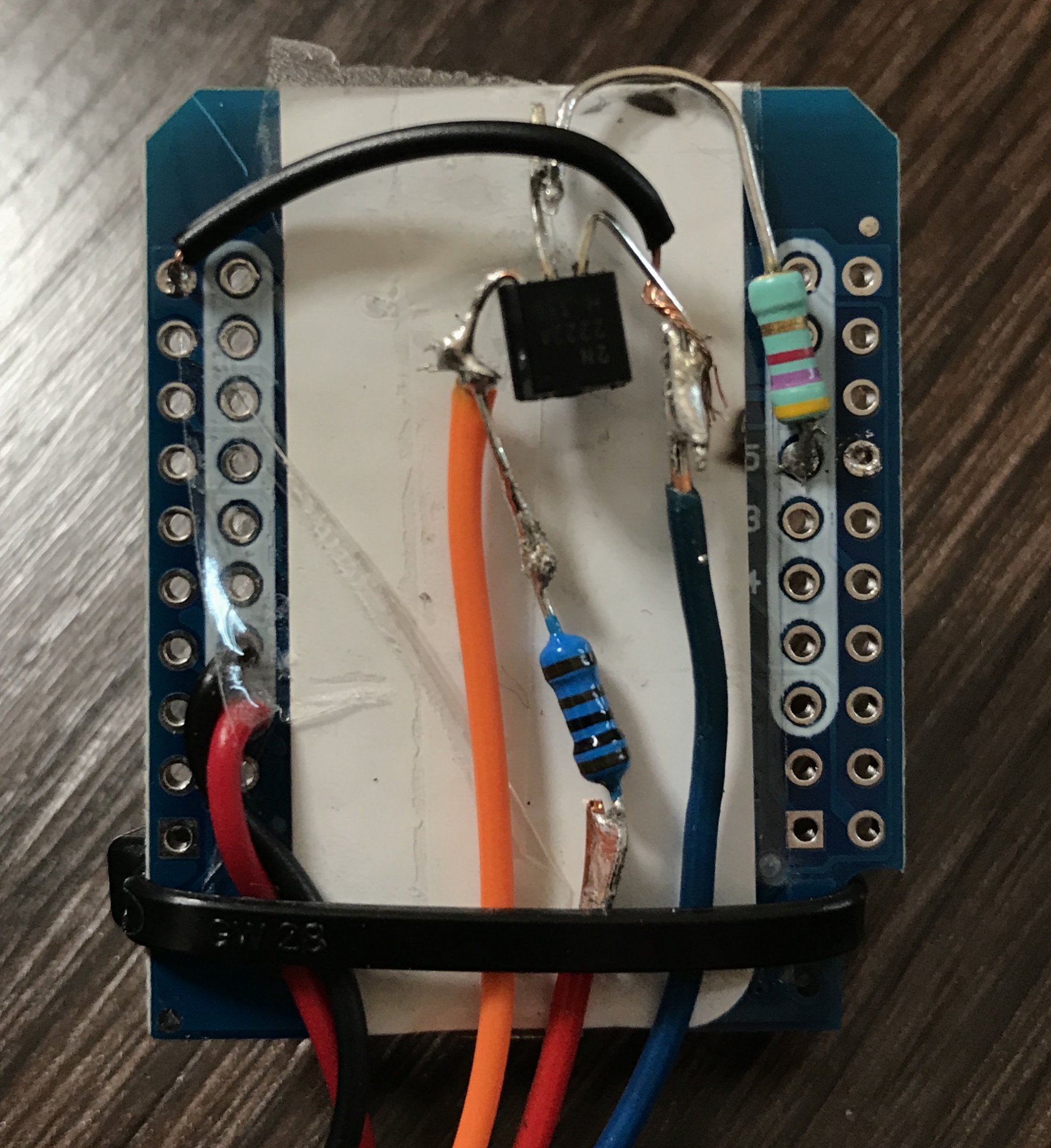

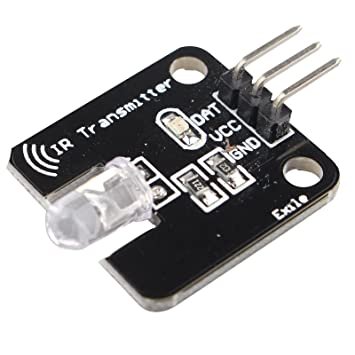

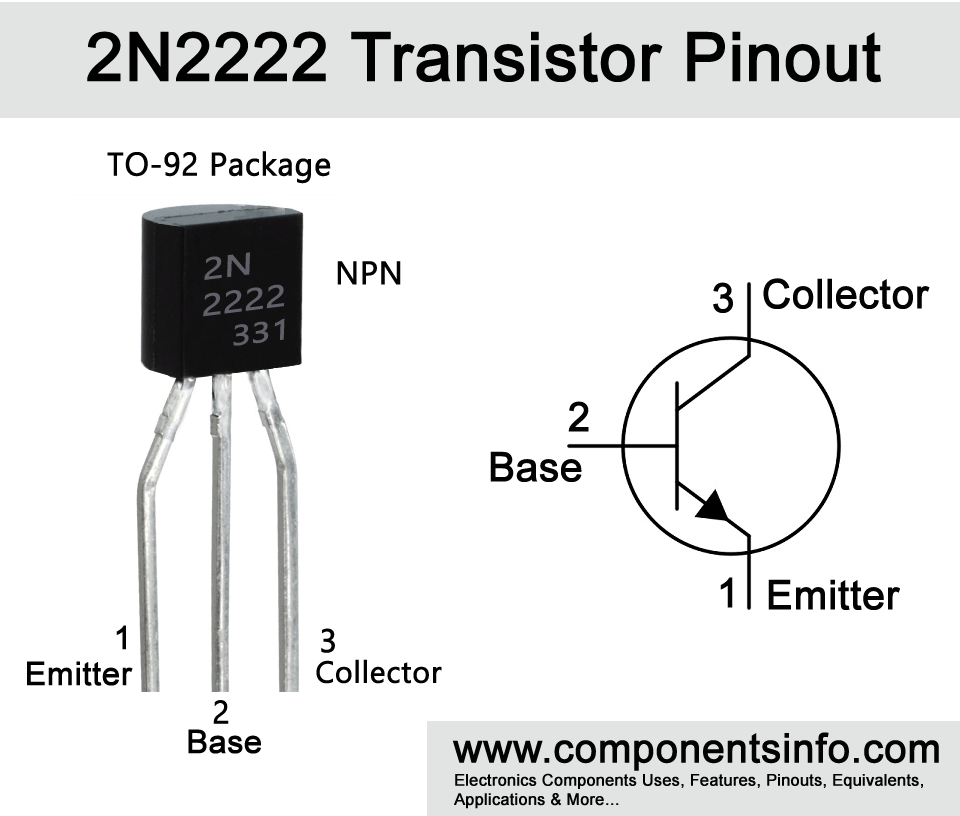

Ik kan het rooster momenteel al besturen via IR met een ESP32 en een IR-transmitter, maar dat is niet 100% betrouwbaar. Wat ik eigenlijk wil doen is ofwel op de input van de analoge sensor (die ik niet meer ga gebruiken) de sensor emuleren en zo het rooster openen en sluiten, ofwel direct op een GPIO van de ATmega32 ingrijpen, ofwel via de IR sensor wellicht wat emuleren.
Het doel is uiteindelijk met nieuwe Co2 sensoren in de woon- en slaapkamer en een vochtsensor in de badkamer het afzuigsysteem en de roosters te besturen. De sensoren zijn al klaar, de afzuiging (een nieuwe Zehnder Comfofan S) stuur ik al met een ESP32
Ik heb zelf niet zo veel electronica kennis, weet wel het e.e.a. van de ESP32 en ESP8266. Wie kan mij helpen hoe ik dit aan moet pakken, analyseren en modificeren?
Ik wil dus de roosters graag kunnen openen, half openen en sluiten en er bij voorkeur zo weinig mogelijk aan modificeren. In de roosters is plaats voor een ESP32 en ik kan de voeding uit de unit zelf halen.
Foto’s:

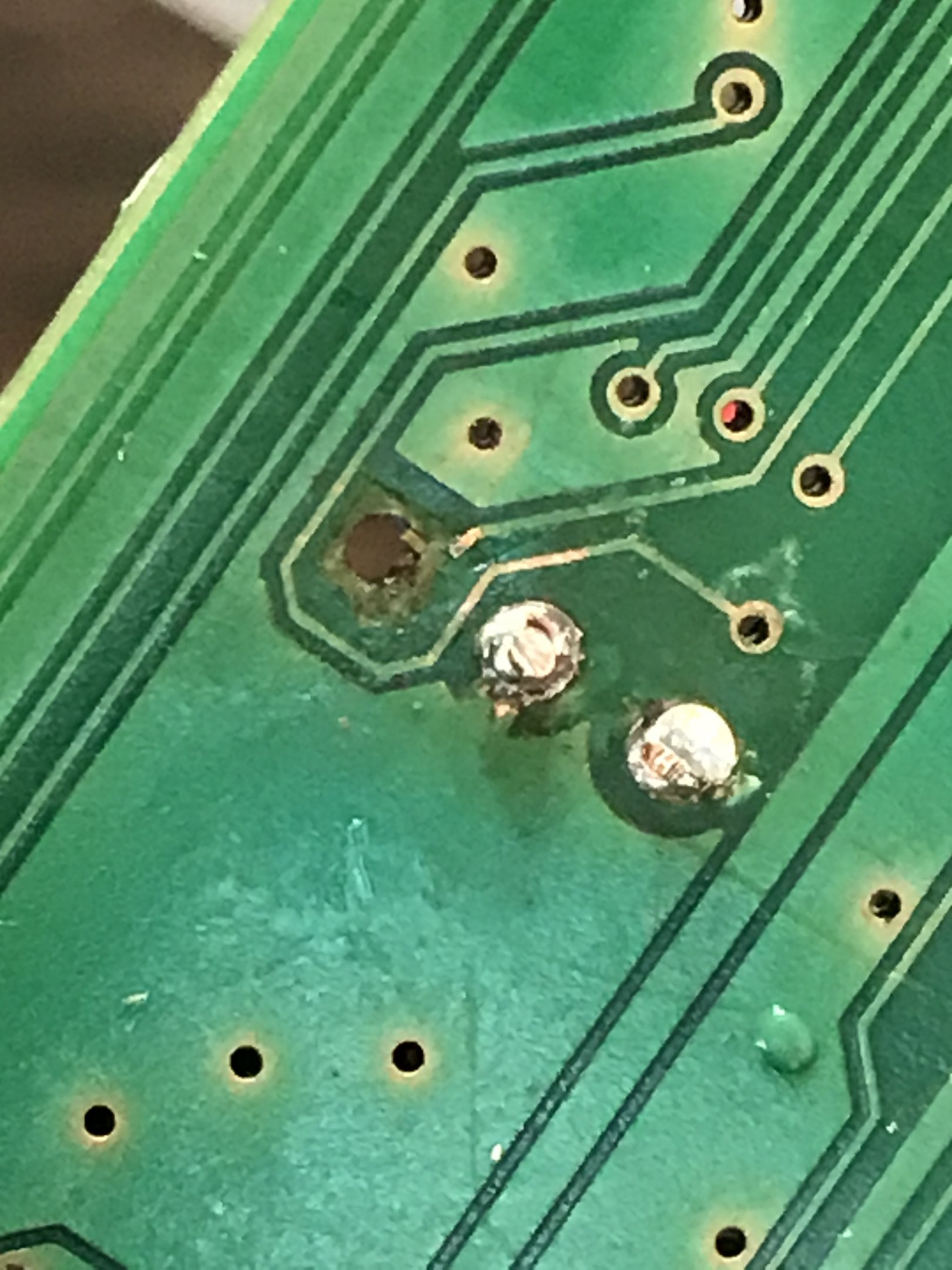

Bout aanzetten, goed laten opwarmen, met een stukje papier schoonvegen, dan vertinnen, nog een keer schoonvegen, en dan een klein beetje tin erop. De “truc” die ik veel gebruik is door over de 3 pinnen een “klodder” tin te dumpen, deze goed warm te maken, en dan het onderdeeltje eruit te trekken…
.
…
