Beste mede hobbyisten,

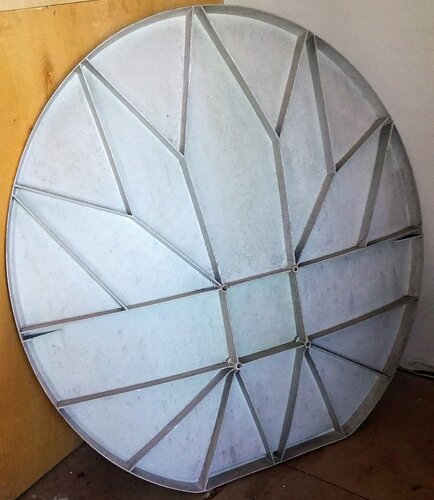

Ik ben tegen een SMC 120 Cahors schotel aangelopen met een houder met 4 LNB’s Ik kan daarover eigenlijk niets van documentatie vinden dus ik hoop dat hier iemand is die me iets kan verstellen. Voor welke posities is zo’n beugel bedoeld en welke LNB zou in het centre moeten staan ?
Hoop dat iemand iets weet…
misschien heb je wat aan
Dank alvast voor het meedenken, dit document kende ik al maar daarin komt geen vier-voudige uitbreiding voor die op deze schotel zou passen. Ik zal morgen even een foto plaatsen
Er bestaat inderdaad een support voor 4 lnbs maar die is voor de SMC 100 en wordt ook wel voor de SMC 120 gebruikt maar dat klopt niet helemaal.

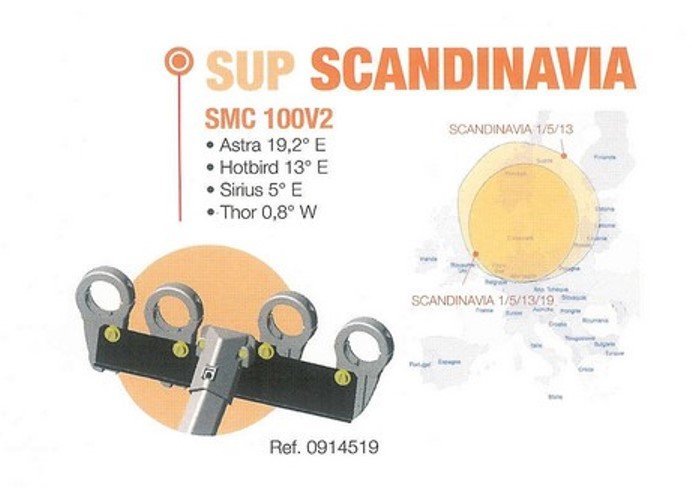

Alleen geschikt voor Scandinavië.
Hi Sprietje, Dank voor je reactie. Ik heb de SMC120 vooral bedoeld om in het buitenland (noord Italie) op 23,5 graad zo veel mogelijk regen-reserve te bereiken. Ik denk dus dat ik dat doel zo goed mogelijk bereik door de 23,5 LNB dan in het centre te zetten ? Maak ik dan nog kans als ik de 13 en 19 graden LNB’s er naast te hangen ??

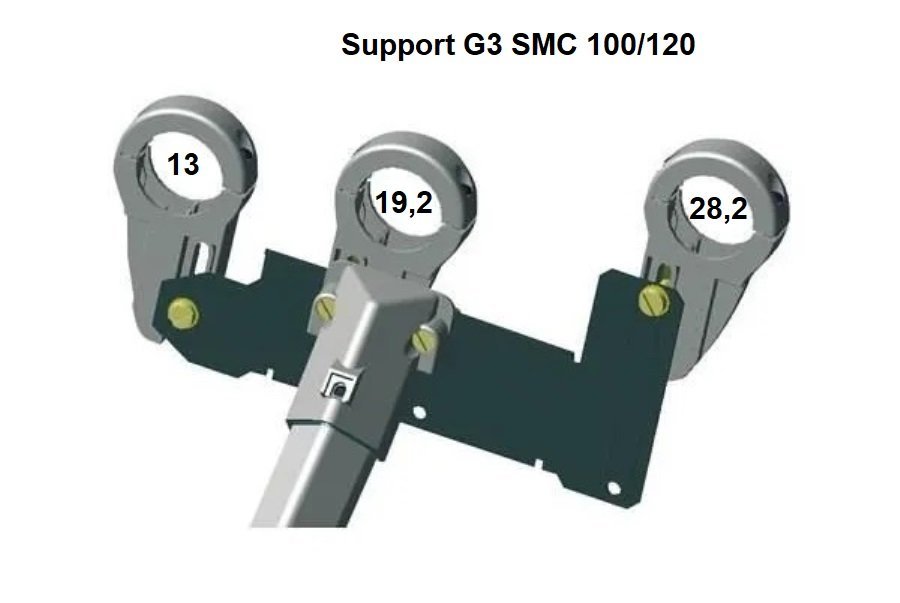

Gaat het om het support waarvan ik de afbeelding heb getoond?

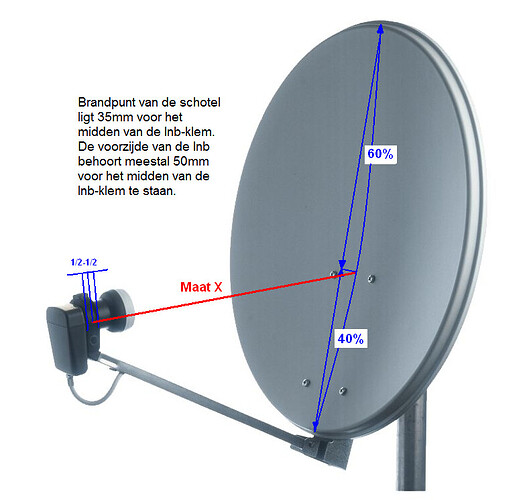

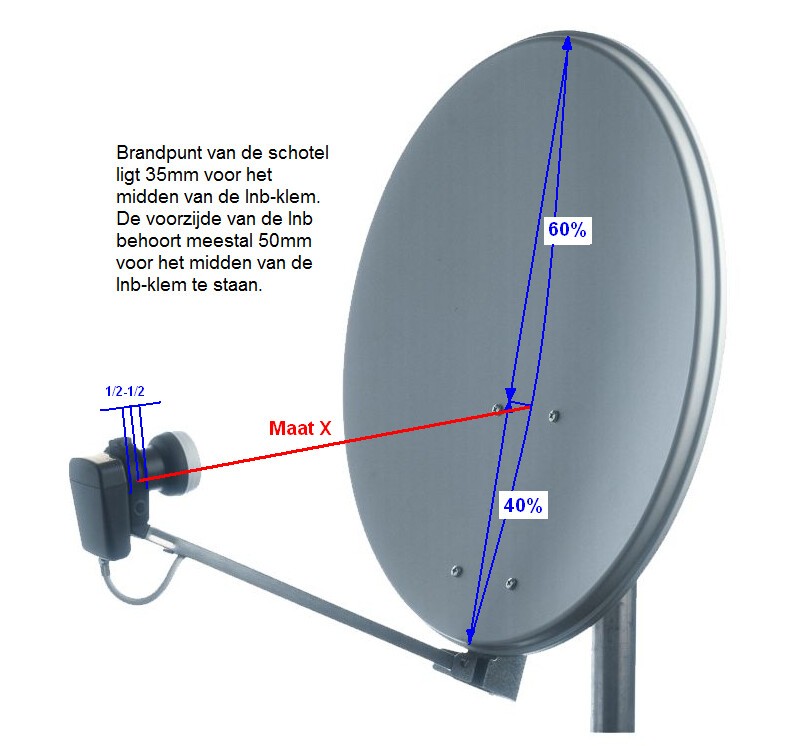

Ja, je zult het support dan wel kunnen gebruiken maar niet met de lnb-houders in de bestaande sleuven van het support. Je zult de lnb-houders schuin moeten zetten. Ik zal de afstanden voor je uitrekenen. Dan moet ik wel eerst de afstand X van je weten van het midden van de lnb-klem tot aan de schotel op 40% van de schotelhoogte.
Hi Sprietje,

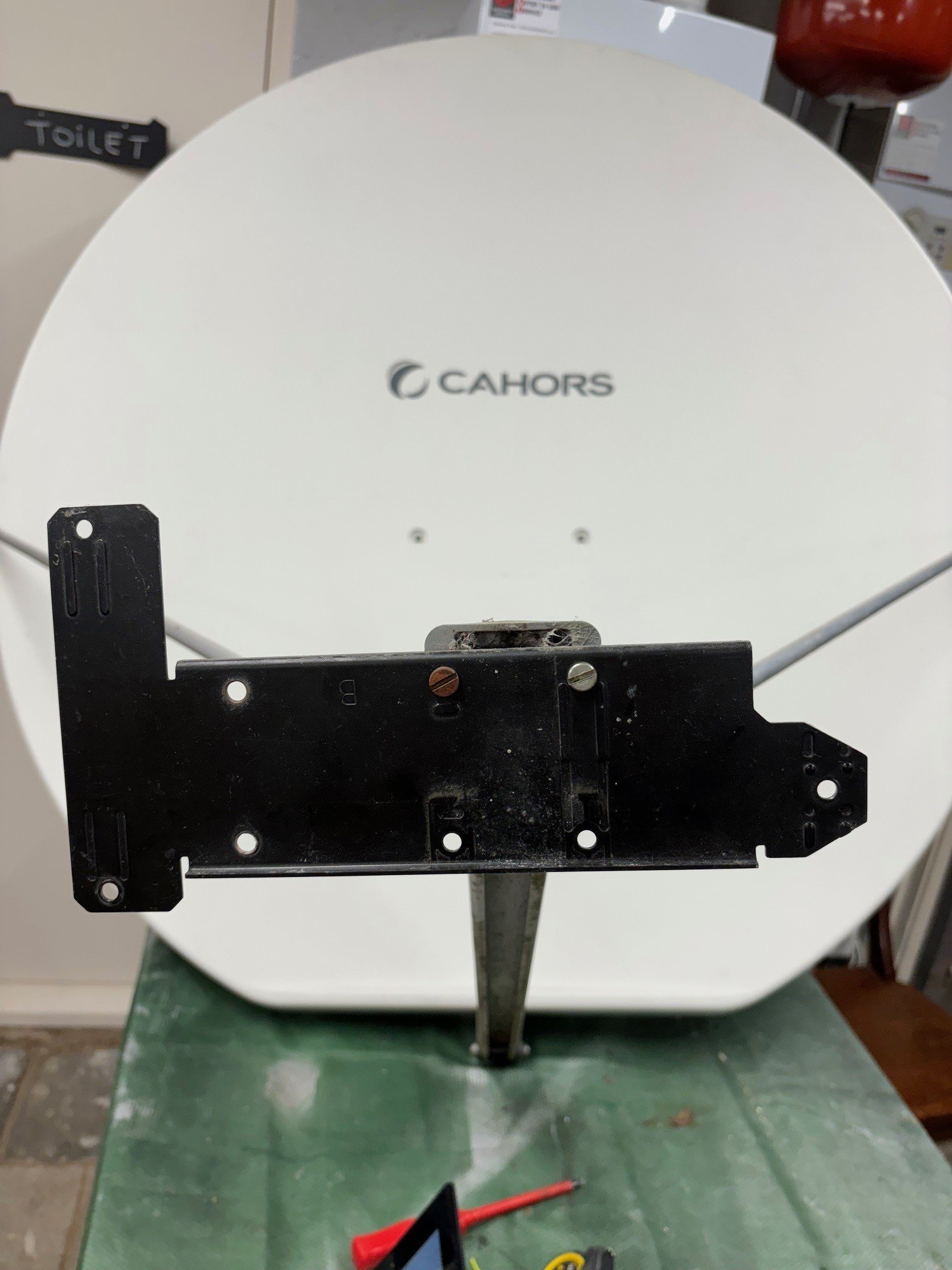

De support lijkt veel op de door jouw getoonde maar is toch net even anders. In de support zijn aan de ene kant een letter ““A”” en aan de andere kant een ““B”” gedrukt.
Ik ken verschillende supports van de BISAT, daarin zijn hoeken gebogen, deze support is volledig vlak ? Omdat ?? Omdat deze schotel zo groot is ? Omdat deze schotel parabolisch is of omdat deze schotel eigenlijk helemaal niet bedoeld is voor multisat-ontvangst ?? Gewoon vragen om het te willen begrijpen…

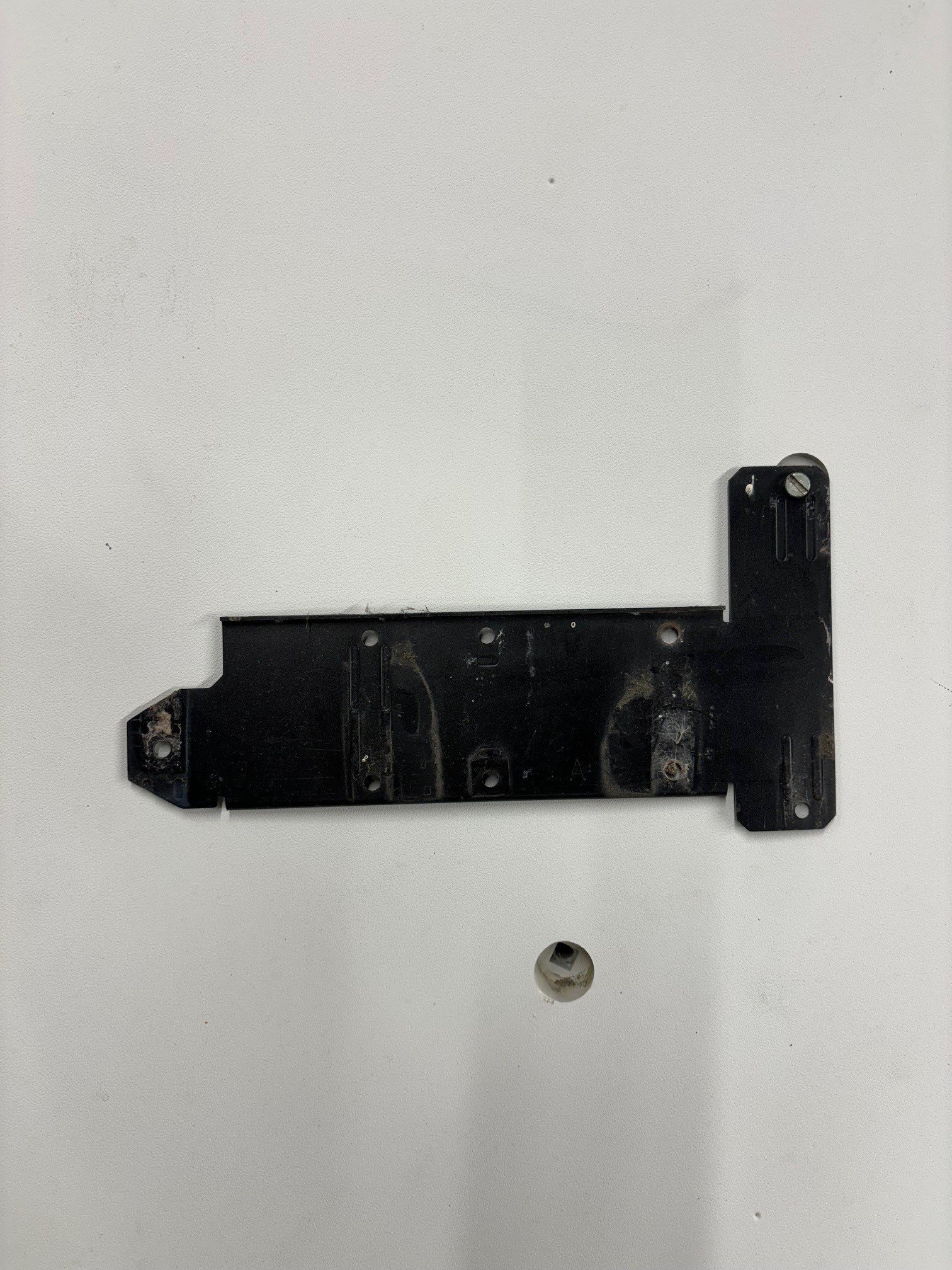

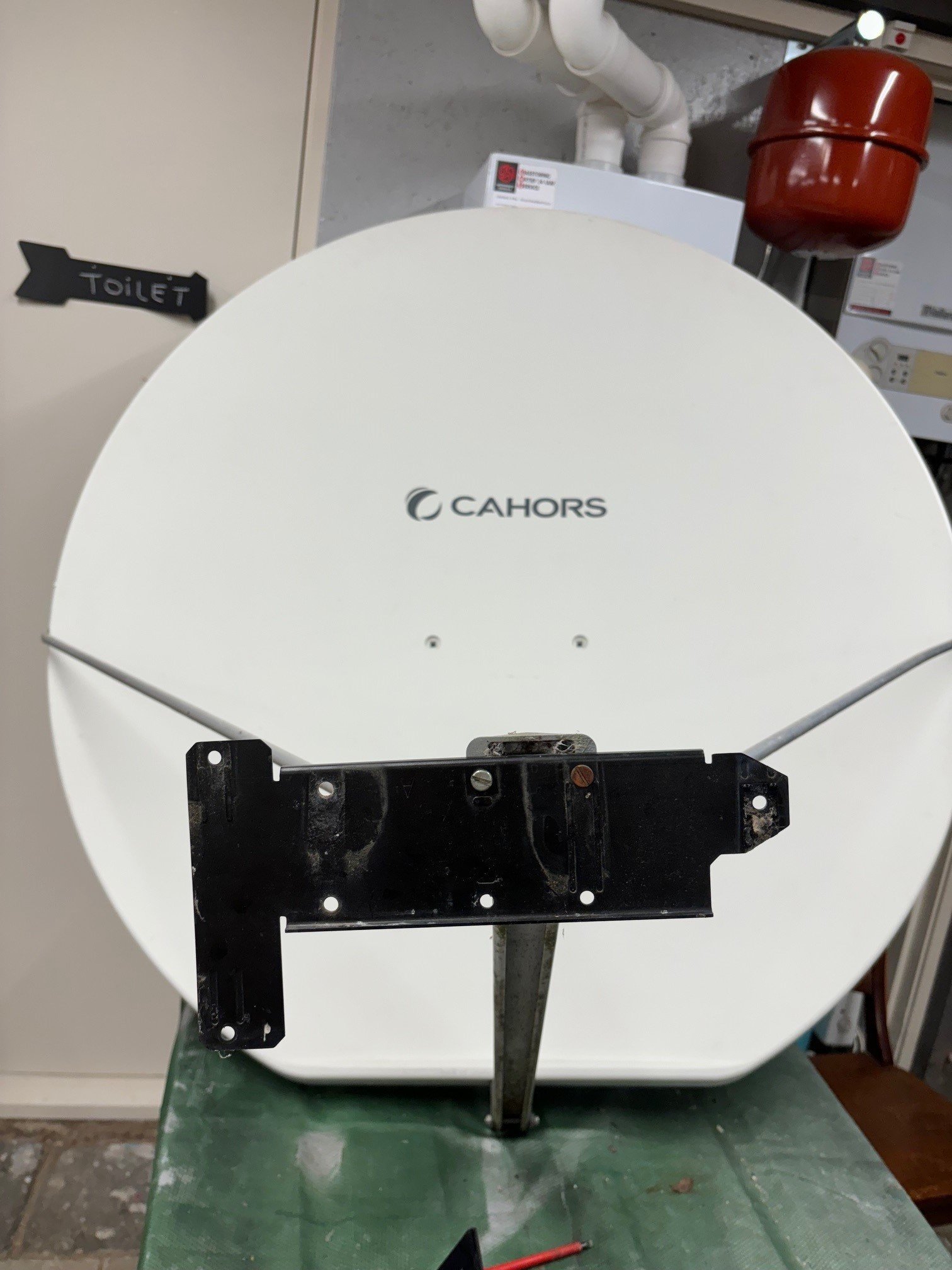

Gebruik makend van de origineel geboorde gaten kan ik de beugel plaatsen in twee posities, horizontaal gespiegeld, zoals hier getoond;
In mijn oorspronkelijke post gaf ik reeds aan dat m’n hoofddoel met deze schotel is om in noord Italië op 23,5 gr zoveel mogelijk signaal/regenreserve te behalen. Om die reden denk ik dat de 23,5 LNB “dus” in het centre moet.
Als bijvangst wil ik natuurlijk graag 19,2 en 13 ontvangen “dus” het lijkt mij dat die LNB’s rechts van het centre (vanuit de ruimte gezien) moeten worden gemonteerd.
In dat geval zal ik deze support dus verticaal spiegelen door een gaatje bij te boren.
Dan komt het aan op jou rekenwerk, je vroeg om de maat “X”, die is 940mm
Ik ben benieuwd of mijn suggesties in de goede richting zitten en wat jou rekenwerk voor uitkomst heeft.
Ik ben natuurlijk bijzonder benieuwd,
Groet, SAN
9 uren geleden, S.A.N. zei:
k ken verschillende supports van de BISAT, daarin zijn hoeken gebogen, deze support is volledig vlak ? Omdat ??
Omdat je de LNB houder in hoogte kunt verzetten.
9 uren geleden, S.A.N. zei:
In mijn oorspronkelijke post gaf ik reeds aan dat m’n hoofddoel met deze schotel is om in noord Italië op 23,5 gr zoveel mogelijk signaal/regenreserve te behalen. Om die reden denk ik dat de 23,5 LNB “dus” in het centre moet.
Dat is de goede reden. De satelliet die voor jou primair is zoveel mogelijk in het midden
Een rail bij multifeed ontvangst moet gebogen zijn om er voor te zorgen dat alle lnb’s goed naar de schotel gericht zijn. Hoe groter de schotel, hoe minder de buiging moet zijn. Vaak leveren schotelfabrikanten maar 1 type rail voor hun hele assortiment schotels van klein naar groot om kosten te besparen. I.p.v. gebogen, mag een plaat ook in stapjes gebogen zijn zoals Cahors dat bij de Bisat doet. Bij een rechte rail of plaat zullen de buitenste lnb’s wat naast de schotel gaan kijken. Dat levert enig verlies op. Ik denk dat Cahors kosten wil besparen door supports die erg weinig verkocht worden maar gewoon vlak te houden. Dat het iets te maken heeft met het feit dat ze in hoogte verstelbaar zijn heeft er niets mee te maken.
Een parabolische schotel kan zeker wel voor multi ontvangst gebruikt worden maar er moet wel rekening gehouden worden dat ontvangst uit het midden verliezen oplevert al is het alleen al om het feit dat bij ontvangst onder een hoek minder schoteloppervlak oplevert.

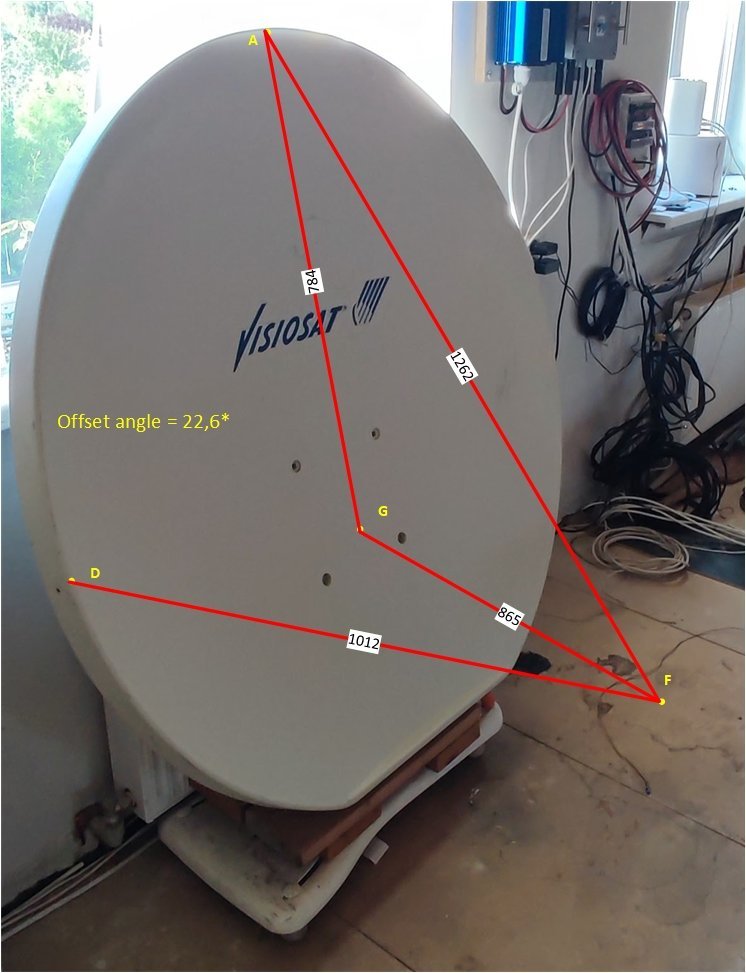

Ik heb zo’n antenne, maar alleen onder de naam Visiosat. En ik weet dat het de belangrijkste parameters en afmetingen zijn. TS, als je wilt, kan ik je helpen er multifeed voor te bouwen.
Hi Sprietje en andere meedenkers,
Dank voor je antwoorden, ik ga dus door op de ingeslagen weg. De opmerking van Mojo over het in hoogte verstellen betwijfelde ik ook al. De gebogen supports zijn immers, net als deze ook in hoogte verstelbaar.
Welke posities heb jij er voor gehangen ? Met welke support, en welke locatie ? Dan kan ik het wellicht na doen…
4 LNB-houders, elk van hen heeft de mogelijkheid tot aanpassingen in alle richtingen. Ik ben tot en met zondag offline.
Beste S.A.N.

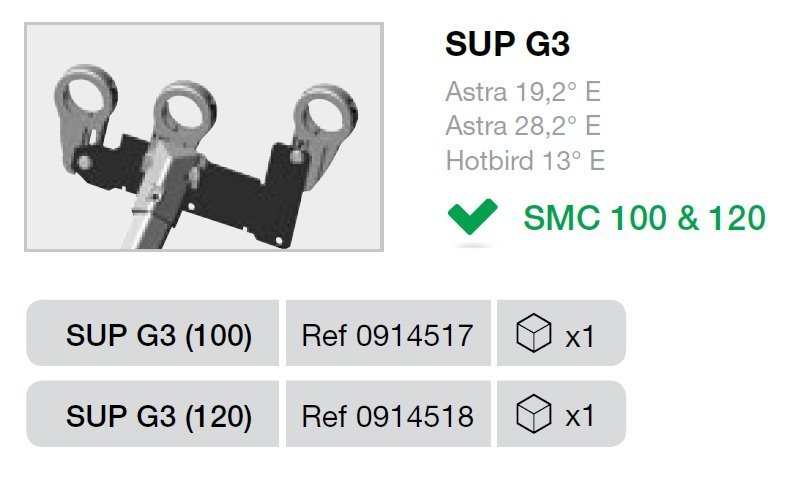

Ik heb de informatie over het support in mijn eigen archieven gevonden. Tja, ik heb zo veel info opgeslagen, dat ik het nu pas ontdek. De beugel die je liet zien is het G3 Support. Dat bestaat er in 2 uitvoeringen, voor de SMC100-schotel met referentienummer 0914517 en voor de SMC120-schotel met referentienummer 0914518. Ik mag aannemen dat bij jou er het support op zit bedoeld voor de SMC120-schotel. Het is bedoeld voor de ontvangst van de Hotbird 13, Astra 19,2 en Astra 28,2.
Hi Sprietje, dat vermoeden had ik al en jij hebt het hiermede bevestigd. Ik zal deze (of een zelfbouw-support) dus willen gebruiken om 13, 19,2 en 23,5 te ontvangen waarbij 23,5 dus in het centre komt want daar ligt in dit geval het grootste belang. Zou je voor mij willen en kunnen berekenen welke afstanden, skew etc dan relevant zijn op de eerder gegeven lovaties in Nederland en Italie ?
Groet,
SAN
Nee niet doen, daar win je niets mee om de 23,5 in het midden zetten. Gewoon de lnb-houder tussen de 19,2 en 28,2 in plaatsen. Daar is mooi ruimte voor.
Nog een vraag over de smc120

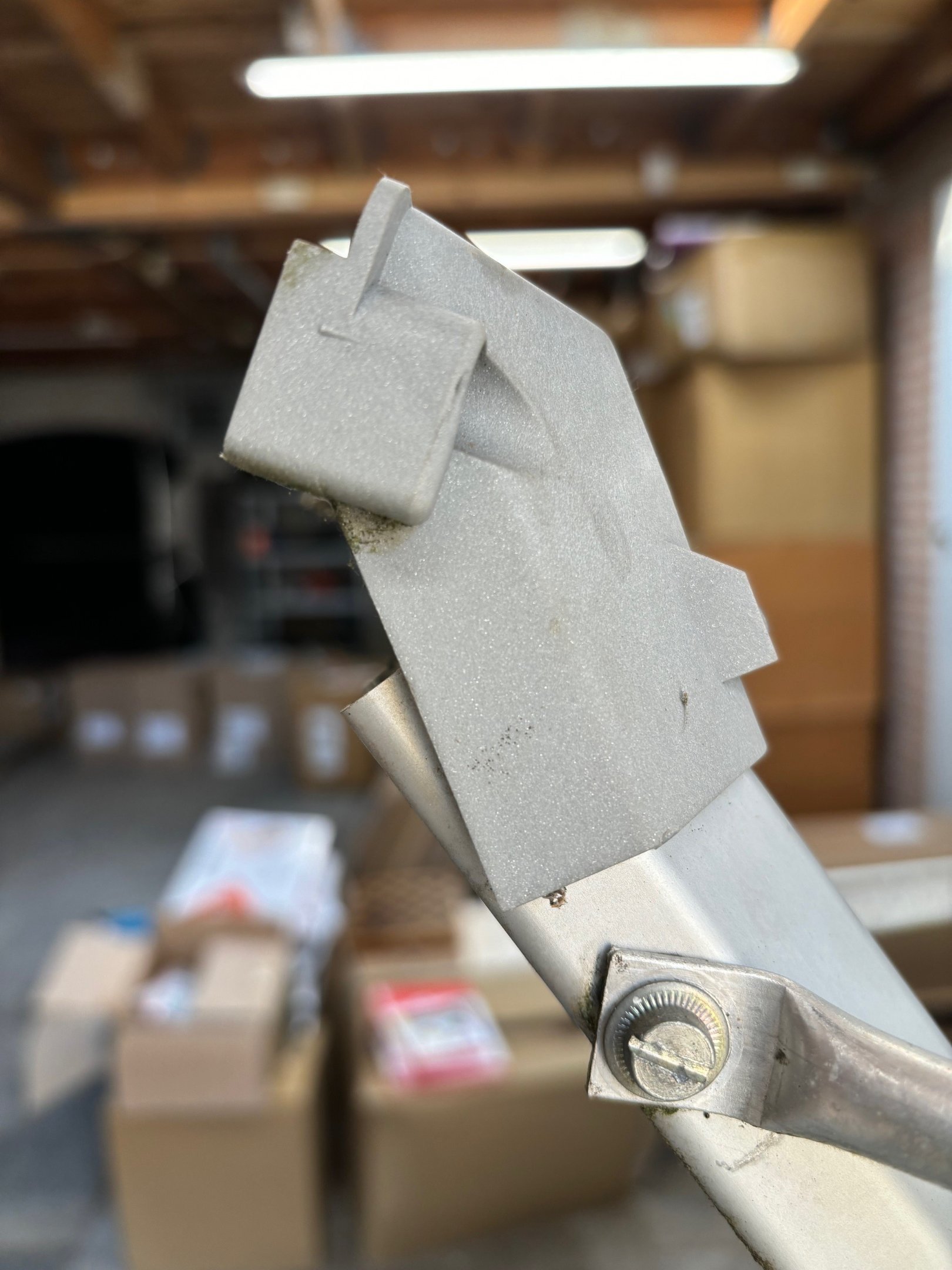

Nu ik nog eens goed kijk naar de montage van de LNB(houder) valt mij op dat er een adapter tussen de LNBhouder en de aluminium draagarm zit. Het blijkt dat daarmee de LNB(houder) iets in/uit (??) het brandpunt gezet kan worden ?. Wie kan me wijzer maken ? Dat heeft cahors immers zeker niet voor niets gedaan.
wat is HET brandpunt en met welke reden heeft cahors bedacht dat je hem middels de adapter ook op een andere positie kan monteren ? Wellicht beschikt iemand nog over de originele documentatie van deze schotel ??

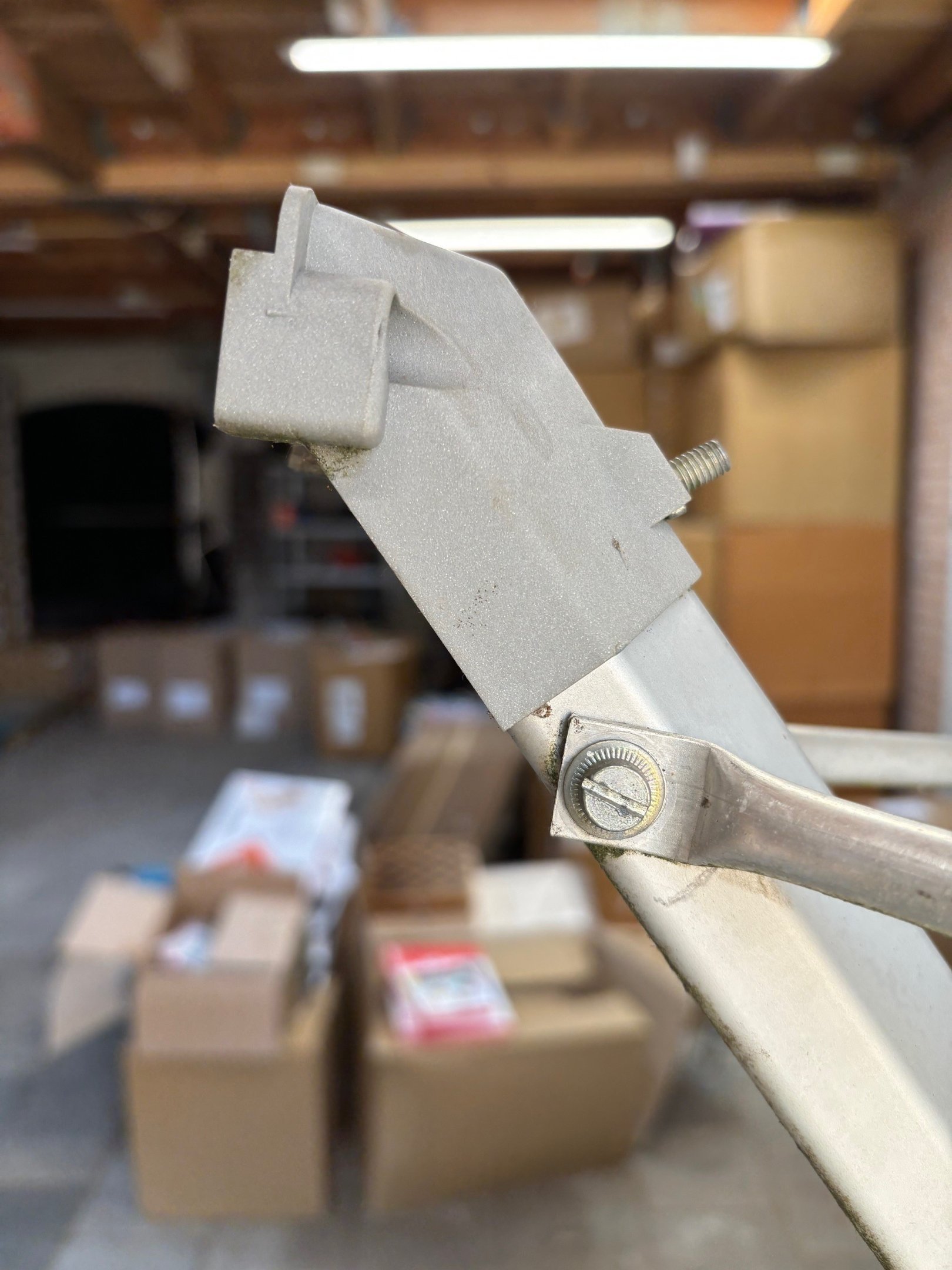

foto1 de houder gemonteerd ZONDER de adaptor. de houder ligt daarmee vlak op het aluminium, ik heb het gevoel dat dit het absolute brandpunt zou moeten zijn ??

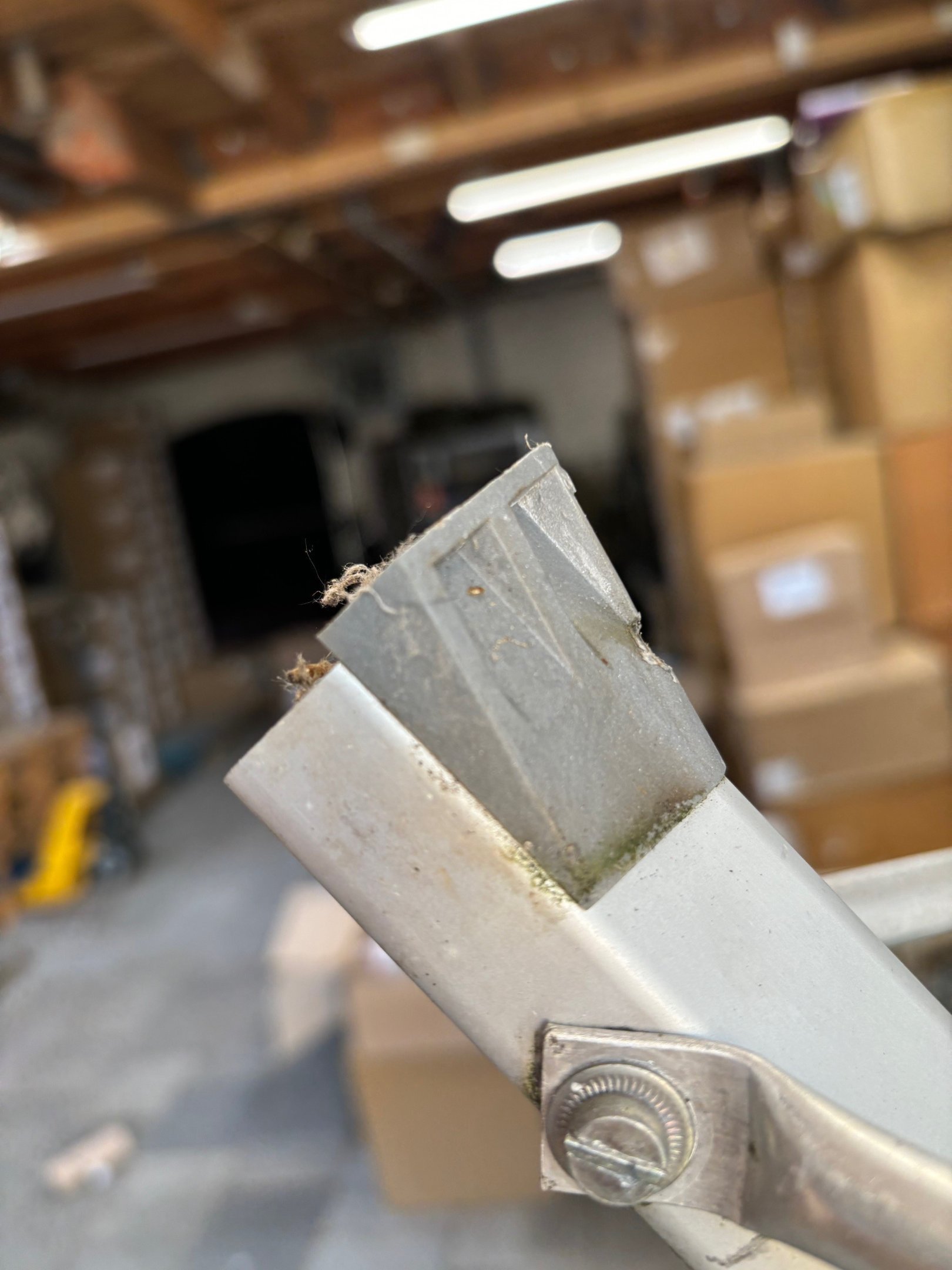

foto2 de alleen de adapter
foto3 lnbhouder met adapter
Foto 1 is de juiste houder voor het G3-support. Die andere houder is mogelijk bedoeld om een enkele lnb-houder op de schotel te plaatsen.
Beste S.A.N.
Je schrijft dat je als bijvangst de 13e en 19,2e wilt hebben. Waarom ook niet de Astra 28,2 die ook op die beugel zit. Misschien kun je niet de zenders van de UK-Spotbeam ontvangen maar zeker toch wel de Engelse zenders op de Europabeam en dat zijn er ongeveer 200.
Je hoeft alleen een lnb-klem te monteren tussen de 19,2 en 28,2 in.

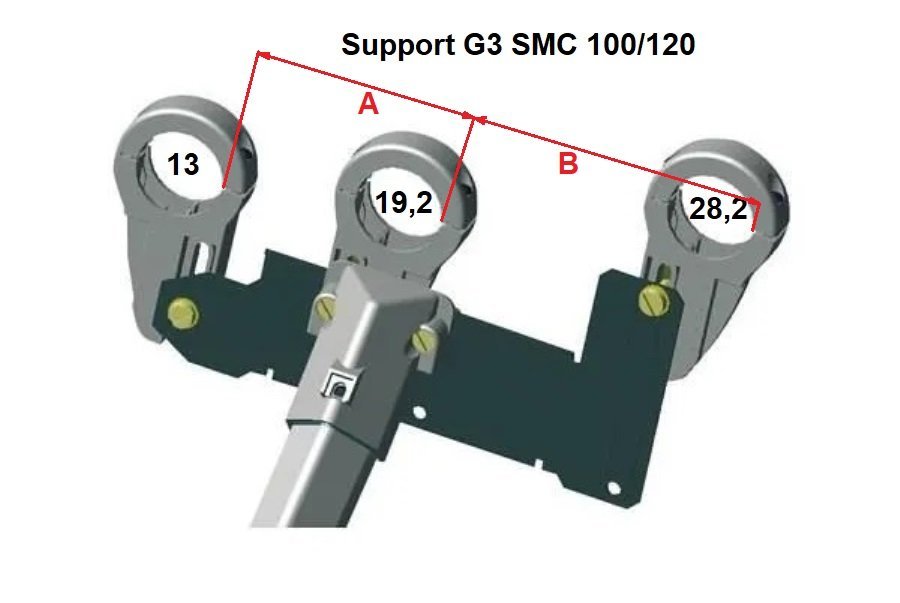

Om de precieze positie daarvan de bepalen wil ik van je de afstanden weten van de 3 lnb-klemmen zoals op de afbeelding aangegeven evenwijdig aan de beugel gemeten. Dus de klem van de 13e zo hoog mogelijk zetten en de klem van de 28,2 zo laag mogelijk.
Hi Sprietje,
Allereerst de gevraagde maatvoeringen, A=109mm B=165mm
Dan nog even een reactie op je opmerkingen t.a.v. 28,2. Natuurlijk is die bijvangst ook leuk.
Uitgangspunt en hoofddoel blijft om met deze setup een maximale regenreserve op 23,5 te behalen.
Daarom nam ik aan dat de 23,5-LNB in het centrum gemonteerd zou moeten worden (?). Jij hebt inmiddels aangegeven dat de winst van die centrummontage van de 23,5-LNB beperkt zou zijn. Dan kan dit support natuurlijk vrijwel origineel gebruikt worden zoals die ooit bedacht is waarbij er idd alleen een 23,5-LNB (op de juiste positie ) tussen geplaatst moet worden.
Ik ben dus benieuwd op welke maatvoering jij uitkomt. Ook ben ik benieuwd of die maatvoering op de Nederlnadse en Italiaanse locatie verschilt ? of dat die locatiewijziging alleen gevolgen heeft voor elevatie en skew van de LNB’s.
Hoor graag weer van je,
San
